Única válvula atuada pneumática ativa de 3 maneiras, ISO5211 pneumático sobre fora da válvula

Estou Chat Online Agora

Única válvula atuada pneumática ativa de 3 maneiras, ISO5211 pneumático sobre fora da válvula

Única válvula atuada pneumática ativa de 3 maneiras, ISO5211 pneumático sobre fora da válvula
Única válvula atuada pneumática ativa de 3 maneiras, ISO5211 pneumático sobre fora da válvula

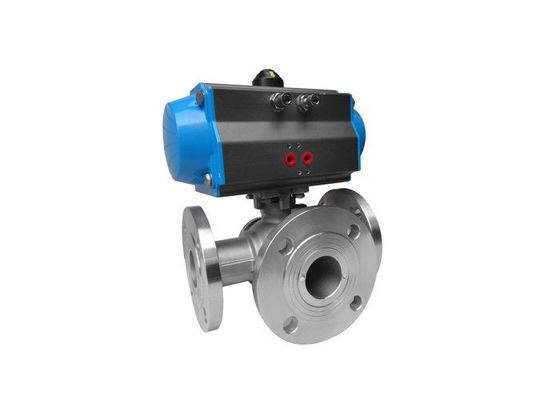

Imagem Grande :  Única válvula atuada pneumática ativa de 3 maneiras, ISO5211 pneumático sobre fora da válvula

Detalhes do produto:
Lugar de origem: CHINA
Marca: OEM
Certificação: CE&ISO
Número do modelo: Oem
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pc
Preço: negotiation
Detalhes da embalagem: Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas
Tempo de entrega: 5~25 dias do trabalho
Termos de pagamento: T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Habilidade da fonte: 500pcs/Mon

Única válvula atuada pneumática ativa de 3 maneiras, ISO5211 pneumático sobre fora da válvula

descrição
Material do corpo: CF8 Material de Seat: PTFE
Poder: Atuador do retorno da mola Conexão: Flange dobro
Tamanho da válvula: 1/2 " ~8" Meio: Gás de óleo da água
Realçar:

Única válvula atuada pneumática ativa de 3 maneiras

,

Único pneumático ativo sobre fora da válvula

,

ISO5211 pneumático sobre fora da válvula

Válvula atuada pneumática ativa do retorno de 3 maneiras da mola única fora na válvula


Especificações


  • Atuador pneumático do quarto de volta giratório do projeto da cremalheira e do pinhão
  • Versão dobro ativa ou da mola do retorno
  • Relações de ISO5211, de DIN3337 e de Namur para a montagem fácil à válvula, caixa de interruptor do limite e positioner
  • Apropriado para a aplicação interna e exterior
  • Saída do torque de 3Nm a 13,024Nm (versão da Dinamarca) e a 4Nm a 6,584Nm (versão do SÊNIOR)
  • Alojamento da liga de alumínio com pinhão folheado a níquel
  • Ângulo 90° do curso com ajuste da parada do curso do ± 5℃
  • Pressão de funcionamento 2 da barra da barra até 8 na temperatura de -20℃ a +80℃


Vantagem



1. A resistência fluida, o coeficiente de resistência da tubulação com o mesmo comprimento é igual.
2. Estrutura simples, tamanho pequeno, peso leve.
3. O plástico amplamente utilizado do material próximo e seguro da superfície de selagem da válvula, selando, e foi amplamente utilizado no sistema do vácuo.
4. Fácil de operar, abrindo e fechando-se rapidamente, de inteiramente aberto ao fechado inteiramente contanto que o ° da rotação 90, para facilitar o controlo a distância.
5. A manutenção fácil, válvula de bola simples, selos é geralmente atividades, a substituição da remoção é mais conveniente.
6. No inteiramente aberto ou inteiramente fechado, a superfície de selagem e a bola e o assento dielétricos do isolamento, com os meios, não causarão a erosão da superfície de selagem da válvula.


Dados técnicos
 Único no. pedindo ativo de atuador pneumático.

Única válvula atuada pneumática ativa de 3 maneiras, ISO5211 pneumático sobre fora da válvula 0

Modelo No Torque (6Bar)
Abra Fim
ATO 050S 13.2Nm 6.7Nm
ATO 063S 24.1Nm 11.1Nm
ATO 075S 47.7Nm 22.1Nm
ATO 090S 73.1Nm 36.7Nm
ATO 100S 109Nm 50.7Nm
ATO 115S 176Nm 82Nm
ATO 125S 227Nm 105Nm
ATO 145S 357Nm 165Nm
ATO 160S 456Nm 224Nm
ATO 190S 871Nm 379Nm
ATO 210S 1000Nm 521Nm
ATO 240S 1423Nm 721Nm
ATO 270S 2345Nm 1060Nm
ATO 300S 2956Nm 1460Nm
ATO 350S 4247Nm 2346Nm
ATO 400S 6559Nm 2624Nm

Parâmetro da válvula de bola 150LB (1/2 " ~8")

Única válvula atuada pneumática ativa de 3 maneiras, ISO5211 pneumático sobre fora da válvula 1

Pressão Tamanho φD L φE φB φC T f
Class150 1/2” 13 108 89 60,5 35 11,5 1,6
3/4" 19 117 98 70 43 11,5 1,6
1" 25 127 108 79,5 51 12 1,6
1 1/4" 32 140 117 89 64 13 1,6
1 1/2” 38 165 127 98,5 73 15 1,6
2" 51 178 152 120,5 92 16 1,6



Acessórios que podem se usar com esta válvula de bola
Indicador de ligar/desligar
Válvula de solenoide padrão de Namur em todo o padrão
Positioner pneumático & Elétrico-pneumático da válvula
Ultrapassagem manual de Declutchable
Interruptores de limite para a indicação de ligar/desligar na placa de painel
Filtro + combinação do regulador com o calibre de pressão



Mais seleção


Padrão ANSI GB JIS RUÍDO
Pressão 150LB/300LB PN16/PN25/PN40 10K/20K PN16/PN40
Válvula Matreial 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
Atuador 1) Única atuação (retorno da mola) 2) Atuação dobro
Acessórios 1) Interruptor de limite 2) Válvula de solenoide 3) Filtro 4)Positioner
