Detalhes do produto:
|
Material da válvula: | Material da válvula | Pressão: | PN16 |
---|---|---|---|
Operação: | Punho | Padrão: | RUÍDO |
Conexão: | Bolacha | Poder: | Manual, pneumático/elétrico |
Realçar: | Válvula de bola PN16 flangeada bolacha,O RUÍDO flangeou válvula de bola da extremidade,PN16 flangeou válvula de bola da extremidade |

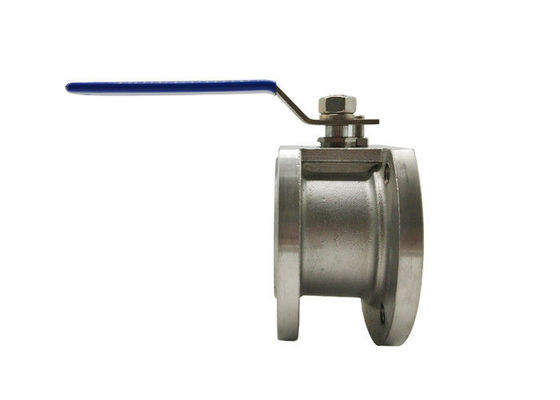

a bolacha do punho 1pc flangeou pressão normal da válvula de bola da válvula de bola PTFE PPL Seat Itália
VÁLVULA DE BOLA DA BOLACHA
as válvulas de bola da bolacha são seridas idealmente às aplicações onde o espaço é em um prêmio fornecer mais todos os benefícios da válvula de bola flangeada ao reduzir o custo e o peso. A válvula pode ser instalada entre flanges com ajuda dos parafusos.
Nossa válvula de bola da bolacha é normalmente projeto e tipo de uma peça só da bola de flutuação, e está disponível no molde e na construção forjada nos tamanhos que variam de DN15 a DN 100, em #150 à avaliação da pressão #900.
Características gerais
Válvula de bola de Itália
Padrões aplicáveis:
- Projeto e fabricação: GB/T12237/1989
- Conexão: JB/T79
- Teste à prova de fogo: GB/T13927 - 1992
Escala do tamanho:
- DN15 ~ DN200
Pressão nominal:
- Contruction 1,6 ~ MPa 4,0
Limite da temperatura:
- °C 20 ~ °C 350
O tipo válvulas da bolacha de bola (ou chamou “Itália” tipo fino super válvulas de bola) é usado no equipamento do encanamento na condição de PN1.0~2.5MPa, trabalhando a temperatura de 29~180℃ (o anel de selagem é RPTFE) ou o 29~180℃ (o anel de selagem é Polyphenylene de PPL), para conseguir para eliminar ou para conectar o meio no encanamento. O meio aplicável, tal como a água, navio, óleo, ácido nítrico, ácido acético, carbamida, ou meio do oxidizability pode ser assunto aplicado ao material da válvula da diferença adotou.
Unidade: milímetro | |||||
Pressão | Tamanho | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Aplicação
A válvula de bola da bolacha pode ser amplamente utilizada no petróleo, o produto químico, a metalurgia, a central elétrica, indústria clara e outros campos para ajustar ou eliminar automaticamente o óleo, a água, o gás e a polpa ou líquido fibroso.
Força
1. Funda para fora o projeto da haste da prova
2. Projeto portuário completo
3. Almofada de montagem ISO5211 direta
4. Padrão da flange: GB
5. Vários materiais de selagem e opções do aço carbono
6. Estrutura simples, tamanho pequeno da válvula de bola da bolacha, peso leve.
Selection modelo
Válvula de bola da bolacha
Modelo No | Pressão de funcionamento /Mpa |
Temperatura aplicável /℃ |
Meio aplicável |
Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
Q71F-25P | 2,5 | Nitrose | |
Q71F-16Ti | 1,6 | Meio corrosivo de oxidação | |
Q71F-25Ti | 2,5 | Meio corrosivo de oxidação |
