Detalhes do produto:
|
Material da válvula: | De aço inoxidável | Conexão: | Mesa |
---|---|---|---|
Tamanho: | DN15~DN200 | Operação: | Punho |
Pressão: | PN16 | Meio: | Gás de óleo da água |
Realçar: | Válvula de bola portuária completa da extremidade da flange,Válvula de bola da extremidade da flange PN16,Válvula de bola da extremidade da flange da conexão JB/T79 |

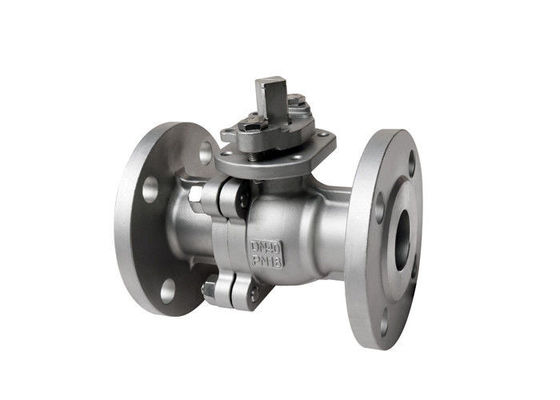

O punho operou a válvula que de bola flangeada portuária completa a flange dobro termina o padrão do GB
Especificações
Características da válvula
Projeto rachado do corpo com as extremidades flangeadas para a instalação rápida, in-line manutenção e reconstrução. A construção contínua da bola fornece a integridade estrutural e minimiza a turbulência do fluxo.
O corpo junta-se é projetado impedir a compressão excessiva de internals da válvula, tendo por resultado o torque de funcionamento consistente e baixo.
A almofada de montagem cumpriu com o ISO 5211 para a facilidade e a permutabilidade da atuação
haste Parte-carregada da prova da ruptura.
Corpo & tampão do molde do investimento no ″ dos tamanhos 1/2 ao ″ 2. Corpo & tampão do molde da areia em tamanhos 2-1/2 “ao ″ 10.
O projeto básico cumpriu com o ASME/ANSI B16.34 & o EN 12516-1
As extremidades flangeadas cumpriram com o ASME/ANSI B16.5
As dimensões frente a frente cumpriram com o ASME/ANSI B16.10
Testado de acordo com API 598 & ANSI B 16,34
Escala do tamanho:
- DN15~DN200
Avaliação da pressão:
- GB PN16 PN25 PN40
Variação da temperatura:
- -20°C~185°C
A válvula de bola e a válvula de porta são o mesmo tipo de válvula. A diferença é que a parte opening&closing é uma bola, e a bola gerencie em torno do corpo de válvula para conseguir os opens&closes da válvula. A válvula de bola é usada principalmente no encanamento para cortar, distribuir e mudar o sentido de fluxo do meio. A válvula de bola GB/T21465-2008 padrão da flange da “terminologia válvula” é definida tão: o membro de abertura e de fechamento (esfera) é conduzido pela haste de válvula e gerencie em torno da linha central da haste de válvula.
Unidade: milímetro | |||||||
Pressão | Tamanho | L | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Aplicação
A válvula de bola é usada principalmente no encanamento para cortar, distribuir e mudar o sentido de fluxo do meio.
Força da válvula de bola
1. Desempenho antiestático: uma mola é arranjada entre a bola, a haste de válvula e o corpo de válvula, e a eletricidade estática gerada pelo processo de comutação pode ser derivada.
2. Desde que o material tal como o polytetrafluoroethylene tem bom auto-lubrificando a propriedade e a perda de fricção com o corpo esférico é pequena, a vida útil da válvula de bola pneumática é longa.
3. A resistência fluida é baixa, e a válvula de bola pneumática é essa com a resistência fluida a menor em todos os tipos da válvula.
4. O selo da haste de válvula é seguro. Porque a haste de válvula executa somente o mesmo movimento que o movimento de levantamento, o selo de embalagem da haste de válvula não é fácil ser danificado, e os aumentos de capacidade de selagem como a pressão dos aumentos médios.
Selection modelo
Válvula de bola portuária completa da flutuação 2PC
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
