Detalhes do produto:
|
Material: | Ferro dútile GJS500-7 | Material piloto: | SS304 |
---|---|---|---|
tubulação: | SS304 | Revestimento: | Cola Epoxy |
Diafragma: | Reforço de nylon com EPDM | Borracha: | EPDM |
Nome do produto: | Válvula de controle remota do flutuador | ||
Realçar: | SS304 piloto Float Control Valve,Válvula de controle do flutuador do revestimento da COLA EPOXY,Válvula de controle remota do flutuador |

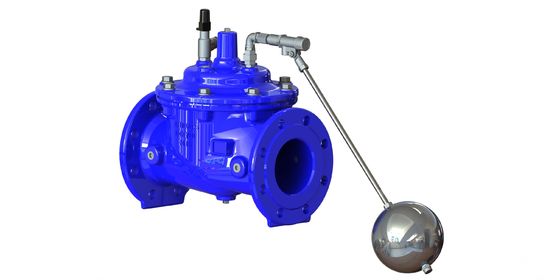

A válvula A100 de Ductile Iron Main do piloto do flutuador SS304 que modula flutua a COLA EPOXY da válvula de controle revestida
Descrição:
A válvula principal é controlada por uma válvula de flutuador, situada no tanque ou o reservatório e o grupo a nível máximo exigido da água. A válvula mantém o nível máximo continuamente.
Características:
• Controle nivelado exato e repetível
• Projeto simples e seguro
• A instalação e manutenção fáceis
Campos do serviço:
Para o abastecimento de água, sistema de irrigação.
Dados técnicos:
Tamanho | DN50-DN800 |
Temperatura de trabalho | - 10 C do c 80 |
Flange | AISI B16.1 ou PN16 |
Meios do fluxo | Agua potável |
Consulte a fábrica para outras aplicações
IP68 para a resistência de água
Cumpra com o EN 1074-5 das BS, ISO 5208, EN 12266-1 das BS, EN 558-1 das BS
Materiais e dimensão
DN50-DN350
Não. | Descrição | Material | Padrão |
1 | Corpo | Ferro dútile | GJS500-7 |
2 | Seat | De aço inoxidável | AISI304/316 |
3 | Anel-O | De borracha | NBR |
4 | Anel-O | De borracha | NBR |
5 | Parafuso | De aço inoxidável | A2/A4 |
6 | Arruela | De aço inoxidável | A2/A4 |
7 | Capota | Ferro dútile | GJS500-7 |
8 | Bush | De bronze | C61900 |
9 | Mola | De aço inoxidável | AISI304/316 |
10 | Calafetando a porca | De aço inoxidável | A4 |
11 | Diafragma | Borracha reforçada de nylon | Tela de EPDM+Nylon |
12 | Suporte de fixação | Ferro dútile | GJS500-7 |
13 | Suporte do disco | Ferro dútile | GJS500-7 |
14 | Selo | De borracha | EPDM |
15 | Retentor de Seat | De aço inoxidável | AISI304/316 |
16 | Haste | De aço inoxidável | AISI304/316 |
17 | Tomada | De aço inoxidável | AISI304/316 |
18 | Parafuso | De aço inoxidável | A2/A4 |
19 | Tomada | De aço inoxidável | A2/A4 |
20 | Arruela | De aço inoxidável | A2/A4 |
DN400-DN800
Não. | Descrição | Material | Padrão |
1 | Corpo | Ferro dútile | GJS500-7 |
2 | Seat | De aço inoxidável | AISI304/316 |
3 | Parafuso | De aço inoxidável | A2/A4 |
4 | Parafuso | De aço inoxidável | A2/A4 |
5 | Parafuso | De aço inoxidável | A2/A4 |
6 | Mola | De aço inoxidável | AISI304/316 |
7 | Capota | Ferro dútile | GJS500-7 |
8 | Bush | De bronze | C61900 |
9 | Anel-O | De borracha | NBR |
10 | Arruela do reparo | De bronze | C61900 |
11 | Diafragma | Borracha reforçada de nylon | Tela de EPDM+Nylon |
12 | Parafusos de olho | Aço carbono | 1040 |
13 | Suporte de fixação | Ferro dútile | GJS500-7 |
14 | Suporte do disco | Ferro dútile | GJS500-7 |
15 | Selo | De borracha | EPDM |
16 | Retentor de selo | Ferro dútile | GJS500-7 |
17 | Haste | De aço inoxidável | AISI304/316 |
18 | Tomada | De aço inoxidável | AISI304/316 |
19 | Anel-O | De borracha | NBR |
20 | Tampão | Ferro dútile | GJS500-7 |
21 | Tomada | De aço inoxidável | AISI304/316 |
22 | Parafuso | De aço inoxidável | A2/A4 |
23 | Anel-O | De borracha | NBR |
24 | Parafuso | De aço inoxidável | A2/A4 |
