Detalhes do produto:
|
Material: | TP316L de aço inoxidável | Tipo de conexão: | Edns rosqueado |
---|---|---|---|
Tamanho: | 2 | Liga: | T304 ou T316L |
Padrão: | 3A ASME BPE | Style: | Válvula de borboleta |
Realçar: | 2" válvulas de borboleta sanitárias,Válvulas de borboleta sanitárias do furo completo,EPDM assentam válvulas de borboleta sanitárias |

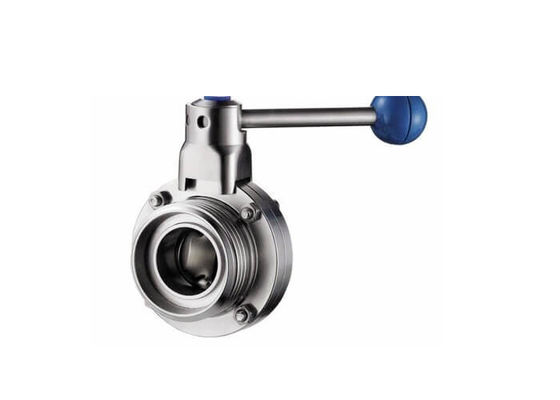

Furo completo 2" válvulas de borboleta sanitárias com punho da tração, tipo manual
Características:
É um tipo manual válvula de borboleta sanitária com linha/extremidades de linha, que é amplamente utilizada em sistemas de encanamento do processo para o isolamento e o controle. Esta válvula de borboleta opera-se manualmente.
Especificações:
Tamanhos disponíveis: 1/2” a 4" (1/2”, 3/4", 1", 1 1/2”, 2", 2 1/2”, 3", 4"); DN15 - DN100 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100).
Material: O corpo de válvula e o material do disco podem ser AISI 304 ou AISI 316L, 304L e 316 materiais estão disponíveis mediante solicitação.
Pressão de trabalho máxima: 145psi (10bar) para DN25/1” - DN100/4”; 116psi (8bar) para DN125/5” - DN150/6”; 73psi (5bar) para DN200/8” - DN300/12”.
Variação da temperatura: 14 ~ 248°F (- 10 ~ 120°C) com assento de EPDM, -58 ~ 356°F (- 50 ~ +180°C) com assento de VMQ (silicone).
Operação: punho da tração de 4 posições como as mostras da foto do produto
Conexões de extremidade: linha/linha
Tratamento de superfície: Ra 16 ~ 32µin (0,4 ~ 0.8µm), Ra 32µin são o defeito.
Opções:
O corpo de válvula e o material do disco podem ser AISI 304 ou AISI 316L, 304L e 316 materiais estão disponíveis mediante solicitação.
O assento e a gaxeta podem ser EPDM, VMQ (silicone) ou Viton (FPM), tudo que cumpre com FDA 21CFR177.2600.
A conexão de extremidade pode extremidade-ser soldada, tri braçadeira sanitária, rosqueado, ser flangeada, Eu-linha ou outro mediante solicitação.
Punhos: punho da tração de 4 posições; punho da multi-posição com tampa plástica ou em de aço inoxidável puro.
Descrições:
Aço | O produto molhou as peças de aço | AISI 304 ou 316L | Fornecido com o relatório de inspeção material |
Outras peças de aço | AISI 304 | ||
Material do selo | Padrão | EPDM | Todos os materiais do selo cumprem com FDA 21CFR117.2600 |
Opções | VMQ/Viton (FPM) | ||
Pressão | Pressão de funcionamento | ≤145psi (10bar) | |
Pressão da fonte para o atuador do ar | 70 ~ 116psi (5 ~ 8bar) | ||
Temperatura | Temperatura de trabalho |
EPDM: 14 ~ 248°F (- 10 ~ 120°C) VMQ (silicone): -58 ~ 356°F (- 50 ~ +180°C) Viton (FPM): -22 ~ 428°F (- 30 ~ +220°C) |
|
Temperatura da esterilização | 150°C (302°F), minuto do máximo 20 | ||
Tratamento de superfície | Tratamento da superfície interior | Ra 16 ~ 32µin (0,4 ~ 0.8µm) | |
Tratamento de superfície exterior | Ra 32 ~ 64µin (0,8 ~ 1.6µm) | ||
Conexão | Conexões de extremidade: braçadeira extremidade-soldada, sanitária, homem e rosqueado fêmea, flangeado, Eu-linha ou outro mediante solicitação. |
Composições quimicas:
Elementos | 316L (WT %) |
C / Máximo. | 0,035 |
Manganês/máximo | 2,00 |
P / Máximo | 0,045 |
S / Máximo | 0.005 - 0,017 |
Si/máximo | 1,00 |
Ni | 10.00 - 14,00 |
Cr | 16.00 - 18,00 |
Mo | N/A |
Fe | Bal. |
Cu | N/A |
N | N/A |
Propriedades mecânicas:
Categoria | Resistência à tração (Mpa) |
Força de rendimento (Mpa) |
Alongamento (%) |
Dureza (HRB) |
316L |
≥485 |
≥170 |
≥35 |
≤90 |
Controle de qualidade:
1. Controlado material & feito à máquina precisamente.
2. soldado facilmente
3. cabido rapidamente acima
4. resistente à corrosão alto
5. vida útil longa
6. sistema do estoque de segurança.
7. Empacotado bem
8. entregado rapidamente
9. revestimento de superfície: #180 grão, grão #320
Aplicações:
As válvulas sanitárias de aço inoxidável de NYHAU são aplicáveis a uma vasta gama de indústrias de transformação:
1. Alimento & bebida
2. Leiteria
3. Vinho & cervejaria
4. Cosmético
5. Farmácia
6. Biotecnologia
