Detalhes do produto:
|
Material do corpo: | CF8, CF8M, WCB, CF3, CF3M | Material da bola: | CF8, CF8M |
---|---|---|---|
Material de Seat: | PTFE | Modelo portuário: | T-porto |
Padrão: | GB | ||
Realçar: | Válvula de bola da extremidade da flange de três maneiras,Válvula de bola da extremidade da flange do porto de T,Válvula de CF8M Flange End Ball |

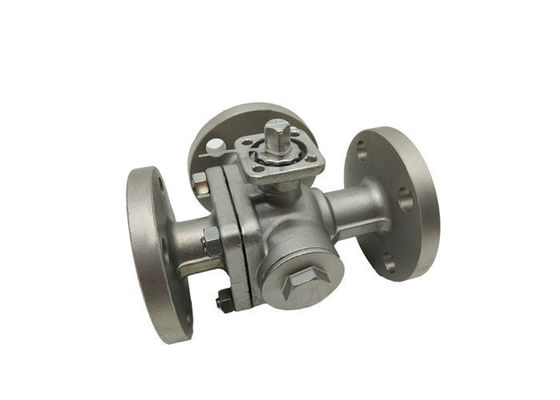

Q45F 16P T - 3 válvula de controle alta portuária da plataforma da flange CF8M Ball Valve Floating da maneira
Descrição
Um projeto do apoio de eixo da haste/bola da parte prevê a operação da precisão e o posicionamento da bola. Este posicionamento preciso da bola não é frequentemente possível em um projeto mais comum da bola da haste da multi-parte. Isto igualmente permite que todos os lados sejam usados como uma entrada ou obstruam o porto sem escapamento.
Características & benefícios
Um projeto do apoio de eixo da haste e da bola da parte
Porto completo para fluxo ilimitado
Um projeto de três assentos mantém a posição apropriada da bola
Almofada de montagem do atuador
Dispositivo aterrando antiestático
Dispositivo de travamento aberto e fechado para o fechamento posicional da segurança
Os planos do fluxo para T & L portos podem ser campo rearranjado para encontrar muitos outros planos do fluxo
Enchimentos da cavidade de corpo disponíveis para tamanhos 3/4" a 4"
A válvula de bola tripartido está disponível em T e em L versões. O T-tipo permite três tubulações ortogonais de comunicar-se um com o otro e eliminar o terceiro canal para funcionar como uma separação e uma fusão. O L tipo tripartido da válvula de bola pode somente conectar duas tubulações que são ortogonais entre si, e não pode manter a terceira tubulação conectou entre si ao mesmo tempo, simplesmente para distribuir.
Pressão | Tamanho | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Aplicação
A válvula é usada principalmente na fonte de água industrial da circulação e a drenagem, a fonte e a drenagem urbana de água, os prédios e os hotéis da tomada pressurizada da água da bomba, usada para cortar para trás a água e a eliminação do martelo de água destrutivo, garantem a operação segura da rede da tubulação. Projetou tomar a conta completa das exigências ambientais, nenhuma vibração, nenhum ruído, operação lisa, asseguram-se de que hotéis, quieto residencial e tem-se funções de uma poder-economia.
Vantagem da válvula de bola da flutuação
1. A resistência fluida é baixa, e o coeficiente de resistência é igual ao lengthh da tubulação.
2. A estrutura é simples, pequena em tamanho e luz no peso.
3. É compacto e seguro, e tem boas propriedades de selagem. Igualmente foi amplamente utilizado em sistemas do vácuo.
4. A operação é conveniente, a abertura e o fechamento são rápidos, e a rotação é 90° da abertura completa ao fechamento completo, que é conveniente para o controle interurbano.
5. A manutenção é conveniente, a válvula de bola tem uma estrutura simples, e o anel de selagem é geralmente móvel, e a desmontagem e a substituição são relativamente convenientes.
6. Quando inteiramente aberta ou fechada inteiramente, a superfície de selagem da bola e o assento de válvula são isolados do meio, e do meio não causa a erosão da superfície de selagem da válvula.
7. A vasta gama de aplicações, de pequeno a alguns milímetros, até alguns medidores, do vácuo alto à alta pressão pode ser aplicada.
