Detalhes do produto:
|
Válvula: | CF8 | Bola: | CF8 |
---|---|---|---|
Material de Seat: | PTFE | Tamanho: | 1/2 " ~8" |
Padrão: | ANSI | estrutura: | Porto completo |
Realçar: | Válvula de bola 150LB flangeada de aço inoxidável,Válvula de bola CF8 flangeada de aço inoxidável,Válvula de bola flangeada padrão do ANSI |

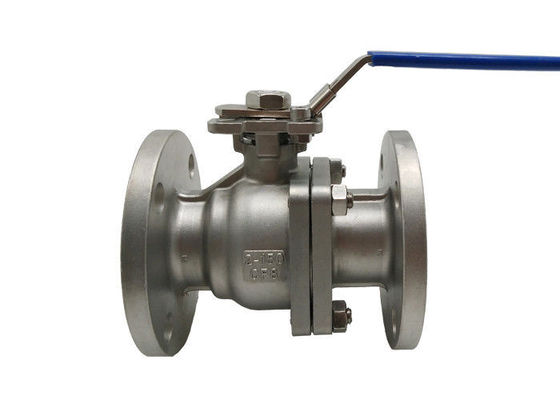

Válvula de bola flangeada de aço inoxidável da classe 150LB CF8 2 polegadas que operam-se pelo punho
Especificações
o ANSI completo de aço inoxidável 150# do porto de 2 partes flangeou válvulas de bola é projetado para aplicações químicas e industriais gerais. Estas válvulas do molde do investimento oferecem o baixo torque de funcionamento com o punho detravamento do quarto de volta. Remover o punho permite a montagem fácil dos atuadores elétricos ou pneumáticos com a almofada de montagem direta do padrão do setor ISO5211. Isto segura o alinhamento de eixo da precisão e elimina a necessidade para os suportes e acoplamentos adicionais. O projeto triplo do selo da haste vivo-é carregado e auto-ajustar, compensando o desgaste, a pressão, e as flutuações da temperatura. Todas as válvulas são testadas por API 598.
Porto completo para fluxo ilimitado
Corpo 316 de aço inoxidável, bola e haste
Funda para fora a haste da prova
Os assentos da bola de RTFE estendem a vida de ciclo e reduzem o torque
Projeto triplo do selo da haste de RTFE/Viton, Live Loaded
Punho de travamento da trava (Padlockable)
Almofada de montagem ISO5211 direta pronta do atuador
Projeto antiestático
Pressão | Tamanho | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P |
Class150 | 1/2” | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2” | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2” | Mais especificações, contactam-nos livremente | |||||||||||||
3" | ||||||||||||||
4" | ||||||||||||||
5" | ||||||||||||||
6" | ||||||||||||||
8" |
Momentaneamente introdução
A estrutura da válvula de bola da flutuação está flutuando. Sob a ação da pressão média, a bola pode gerar um determinados deslocamento e imprensa contra a superfície de selagem na extremidade da tomada para assegurar a selagem da extremidade da tomada.
A válvula de bola da flutuação tem uma estrutura simples e um bom desempenho da selagem, mas a carga da bola sujeitada ao meio de trabalho é transmitida toda ao anel de selagem da tomada, assim que é necessário considerar se o material do anel de selagem pode suportar a carga de trabalho do meio esférico. Esta estrutura é amplamente utilizada em válvulas de bola da pressão média e baixa.
A força da válvula de bola
1. A resistência fluida é pequena, e a válvula de bola do completo-furo é quase sem a resistência do fluxo.
2. Estrutura simples, tamanho pequeno e peso leve.
3. Tem duas caras de selagem, e o material de superfície da selagem da válvula de bola é amplamente utilizado em vários plásticos, e tem bom selando o desempenho e pode conseguir a selagem completa. Igualmente foi amplamente utilizado em sistemas do vácuo.
Selection modelo
Válvula de bola portuária completa da flutuação 2PC
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
