Detalhes do produto:
|
Tamanho: | DN40 ~ DN 1200 | Pressão: | PN10/16 |
---|---|---|---|
comprimento: | RUÍDO F4/F5 | Temperatura: | -20 ~ 120 C |
Corpo: | ferro dútile GGG40, DI GGG 50, ferro fundido GG25 | Cunha: | revestimento EPDM/NBR do ferro |
Mesa: | RUÍDO 3352, JIS 10 K, EN 7005,2 | Teste: | força do teste por 2.4Mpa |
Realçar: | Válvula de porta F4 assentada resiliente do RUÍDO 3352,Válvula de porta assentada resiliente flangeada,Válvula de porta PN10 assentada resiliente |

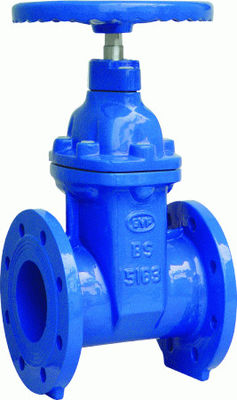

Válvula de porta F4 assentada resiliente PN10 do RUÍDO 3352/16, haste não de aumentação, válvula de comporta
Selagem de A. Haste
Três selos independentes da haste que oferecem a segurança tripla:
• Um anel do limpador de NBR protege contra a sujeira da parte externa.
• Um polyamid que carrega com os 4 anéis-O de NBR protege contra a corrosão galvânico.
• Uma selagem de borracha do manchette de EPDM atua como o selo hidráulico principal ao fluxo.
B. Corpo/conexão da capota
O conjunto original do corpo e da capota de válvula assegura uma tensão durável:
• Uma gaxeta de borracha redonda da capota cabe em um rebaixo na capota da válvula que impede o
do sopro para fora por impulsos de pressão.
• Os parafusos de aço inoxidável da capota são escareados na capota da válvula, cercada
pela gaxeta da capota e selado com derretimento quente. Assim não há nenhum risco de corrosão
porque os parafusos não são expostos ao meio ou ao solo.
Porca de C. Reforço
A porca fixada, integral da cunha reduz o número de peças móveis da válvula assim
minimizando o risco de corrosão e de mau funcionamento. A porca da cunha é feita de
bronze resistente do dezincification com lubrificação das capacidades que fornecem a compatibilidade a melhor
com a haste de aço inoxidável.
Cunha de D. Vulcanizar
O núcleo de ferro dútile é vulcanizado inteiramente com borracha aprovada da água potável EPDM
internamente e externamente.
Nenhuma peça do ferro é exposta ao meio e ao vulcanization de borracha excelente
impede a corrosão do rastejamento debaixo da borracha.
Guias na cunha e no corpo de válvula para assegurar um fechamento uniforme apesar de
alta pressão.
A operação segura é assegurada, porque os guias impedem o sobrecarregamento da haste.
A cunha têm um grande furo direto e como não há nenhuma cavidade no núcleo, o estagnante
a água ou as impurezas não podem recolher e causar a contaminação.
Características de projeto:
Anel-O das gaxetas do eixo - “LINHA SECA” - substituível sob a pressão.
Eixo de aço inoxidável com linha rolada e carregamento.
Sufrace total cunha rubbered com a porca substituível do eixo.
Válvula de porta com furo completo.
Todas as peças são protegidas contra a corrosão.
A válvula de porta assentada resiliente a EN 1074-1 e 2/EN 1171, com WRAS aprovou EPDM
peças de borracha.
Corpo e capota de GJS-500-7 (GGG-50). Cunha do ferro dútile com a porca fixa da cunha,
vulcanizado inteiramente com borracha de EPDM. Haste do Cr mínimo de aço inoxidável de 13% com linha rolada
e anel da parada da cunha.
Selagem da haste com 4 anéis-O em um rolamento de nylon, em um manchette de borracha de EPDM, e em um NBR
anel do limpador. Gaxeta em um sulco, parafusos escareados da capota de EPDM da capota cercados pelo
gaxeta da capota e selado com derretimento quente. Os soquetes couberam com os anéis de selagem do “Euro” de EPDM
de borracha.
Revestimento da cola Epoxy às diretrizes do RUÍDO 30677-2 e do GSK - internamente e externamente.
A porta da válvula ou o membro do fechamento são tipicamente sob a forma de uma cunha feita do material do ferro fundido
para ser suficientemente áspero para ser apropriado para a alta pressão e aplicações altas do fluxo.
Em uma válvula de porta resiliente do assento, a superfície exterior da cunha da válvula é revestida com um elastomeric
material para oferecer um selo bolha-apertado mesmo em pressões de funcionamento elevados.
A cunha da válvula é operada girando uma haste rosqueada para avançar ou retrair a válvula
cunha dentro da via navegável do alojamento de válvula.
Em cima do fechamento da válvula, o material resiliente nos formulários da borda um selo bolha-apertado com o interno
superfície do corpo de válvula. A sujeira ou a outra contaminação no sistema operacional da válvula podem conduzir a
selagem incompleta da cunha ou do outro mau funcionamento.
Um outro objeto da invenção atual é fornecer uma válvula de porta resiliente do assento que tem
sistema melhorado do operador da cunha que supera prontamente os efeitos deletérios da contaminação introduzidos durante a construção ou arrastados dentro do produto levado à válvula.
Estes e outros objetos da invenção atual que se tornará aparente do estudo
a descrição adicionada e os desenhos são fornecidos em um arranjo da válvula, de que compreendem uma válvula
alojamento que define um corredor da água e um assento de válvula dentro do corredor da válvula.
Uma cunha da válvula disposta dentro do corredor de abrigo move-se ao longo de um sentido da operação
entre uma posição fechado em contato com o assento de válvula para obstruir o fluxo da água através da válvula
corredor e uma posição aberta permitindo o fluxo da água através do corredor da válvula.
Um par de trilhas distante espaçadas é disposto dentro do alojamento de válvula em ambos os lados da cunha
e estenda ao longo do sentido da operação. Um par de asas opostas continuou a cunha da válvula,
curso em cada trilha. Uma haste de válvula acoplada à cunha da válvula move a cunha da válvula em sentidos reciprocando opostos entre a válvula aberta e a válvula fechou posições.
Os rolos são levados nas asas para o acoplamento de rolamento com as trilhas e as lâminas do raspador são
continuou as asas adjacentes os rolos para raspar a contaminação das trilhas.
As trilhas podem ser fornecidas com ou sem um forro. Se uma asa é fornecida sem os rolos devido a
uma aplicação de carregamento clara, por exemplo, a trilha é fornecida preferivelmente sem um forro.
Uma condição de carregamento clara pode levantar-se, por exemplo, no fim superior do orientado horizontalmente
arranjo da válvula. Contudo, sob condições de carregamento pesadas tão, por exemplo, na parte inferior
fim de um arranjo horizontalmente operado da válvula, prefere-se que as asas ser fornecido
com os rolos de rolamento da carga.
Neste caso, igualmente prefere-se que a trilha esteja fornecida com um forro de geralmente em forma de u
de seção transversal e feito de um material áspero tal como de aço inoxidável.
Especificações:
NÃO |
Nome de parte |
Material |
1 |
Corpo |
Ferro fundido dútile |
2 |
Cunha |
Ferro fundido dútile + EPDM |
3 |
Porca da haste |
Gunmetal ZCuAl10Fe3 |
4 |
Gaxeta |
EPDM |
5 |
Capota |
Ferro fundido dútile |
6 |
Gaxeta da glândula |
Gunmetal ZCuAl10Fe3 |
7 |
Haste |
2Cr13 S.S.x 20Cr13 |
8 |
Glândula |
Ferro fundido dútile |
9 |
Limpador de borracha |
EPDM/NBR |
10 |
Roda de mão |
Ferro fundido dútile |
CARACTERÍSTICAS
Tiro-sopro do ⊙
a superfície protetora terminada tiro-soprando e a superfície são lisas e neatness.
Assento do alisamento do ⊙
Maneira furada contínua lisa sem rebaixo de assentamento, não é fácil obter a impureza pilled acima.
Fazendo o líquido diretamente.
⊙ que trata com a borracha
Interno e exterior são revestidos com o conhecimento avançado do vulcanization de borracha que faz então
certo da elasticidade da borracha, e para certificar-se da dimensão exata da geometria. De borracha e dútile
mão da válvula do ferro fundido junto mal. Isto pode evitar a diminuição devido ao uso a longo prazo.
⊙ anticorrosivo
Interno e exterior são revestidos com a resina de cola Epoxy não-tóxica do pó para reforçar a capacidade de corrosão que resiste e para levantar a qualidade
da fonte de água.
Ruggedization do ⊙
A válvula dútile mais velha do ferro é fácil de romper após o impacto pelo nonego. Pode parar
a ruptura depende da boa capacidade dos mecânicos de ferro dútile.
⊙ três “○” anel selado
Com os três “O” – os anéis, o escapamento podem extremamente ser reduzidos e o “O” – o anel pode ser
substituído sob esta circunstância com a pressão e sem parar a água. O axletree empurrado
reduz a resistência de fricção e abaixa o torque operacional. E pode ser selo do interruptor
anel sem abrir e fechar-se.
Corpo redondo rígido do ⊙
O corpo é fundado minusculamente, o tamanho rígido da geometria para assegurar sem a selagem interna da válvula
algum processo.
Peso leve do ⊙
Este corpo é feito do ferro dútile, ele é o isqueiro 20%-30% do que velho. Facilmente à fixação e
conservação.
Aplicações: Esta válvula aplicou-se extensamente nas tubulações líquidas para a fixação de abertura ou de fechamento em tais
água, canalização, energia elétrica, tubulação da energética, produto químico, transporte, fontes de energia etc.
PADRÕES APLICÁVEIS
Padrão americano do ⊙
Projeto a ANSI/AWWA C509
Dimensão frente a frente a ASME B16.10-2000 (ISO 3 séries)
Flange e perfuração a SME/ANSI B16.42-1998
Padrão britânico do ⊙
Projeto a BS5163, BS5150
Dimensão frente a frente a BS5163 (séries 3series, ISO19 do ISO)
Flange e perfuração a BS4504 part1 (EN1092)
Padrão de Alemanha do ⊙
Projeto a DIN3352
Dimensão frente a frente a DIN3202 (F4: ISO 14 séries; F5: ISO 15 séries)
Flange e perfuração a BS EN1092
Aplicações: Esta válvula aplicou-se extensamente nas tubulações líquidas para a fixação de abertura ou de fechamento em tal água,
canalização, energia elétrica, tubulação da energética, produto químico, transporte, fontes de energia etc.
