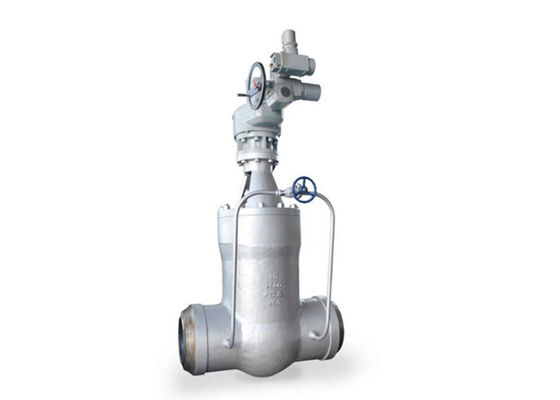

Reto através da válvula de porta de aço moldada do selo de pressão

Válvula de porta industrial da capota do selo de pressão do aço de molde

A cunha flexível é uma cunha de uma peça só, inteiramente guiada do molde com um cubo central para permitir que as caras de assentamento movam-se relativo a se, assim compensando a distorção dos assentos do corpo devido à expansão térmica ou conduzindo cargas. A cara do assento do anel e da cunha de Seat é ajustada em um ângulo 9° do vertical para minimizar o contato de deslizamento do anel da cunha e do assento durante a abertura e o fechamento.

Firmando as ações ajudam a efetuar um selo apertado em baixos serviços da pressão diferencial. A construção flexível da cunha resiste a cunha que cola ou que liga nos serviços onde a válvula pode ser fechado quando fria e aberta quando quente. As superfícies de assento são afrontadas com Stellite®6 para fornecer a capacidade alta do ciclo de vida em serviços muito altos da pressão diferencial.

A porta é um projeto rachado usando dois discos a mola e mantidos unidos por um suporte da porta com uma mola do reservior da corrosão para fornecer a energização inicial quando fechada. A porta confia para a tensão do assento na pressão fluida preliminar que atua no assento a jusante. Não há nenhuma ação de reforço ou carga extra nos assentos tendo por resultado um torque de funcionamento consideravelmente mais baixo. Durante o fechamento há um chanfro na parte inferior da porta para guiá-la entre os assentos e os recompress a mola.

Benefícios da válvula de porta

• Poucas fricção e gota mínima na pressão quando aberto inteiramente
• Elimina escapes
• As configurações de aumentação da haste fazem inspeçãos visuais fáceis
• As configurações da haste de Nonrising são ideais para áreas no subsolo ou onde o espaço é limitado
• Aumente a eficiência salvar a energia ao abrir ou ao fechar uma válvula de porta

Seleção material para válvulas de porta

• Aço carbono (A105-WCB, WCC)
• Aço carbono da baixa temperatura (LF2-LCC, LCB)
• De aço inoxidável (SS304, SS304L, SS316, SS316L, SS347, 904L)
• Baixas ligas (F1-WC1, F11-WC6, F22-WC9)
• Ligas altas (F5-C5, F9-C12, F91-C12A, F62-CN3MN, F20-Alloy 20)
• Duplex frente e verso & super (2205-4A, 2507-5A, S32760-6A)
• De bronze (C95800, C95500, C95400)
• Inconel (Inconel 625, Inconel 825)

Observações: Os materiais acima são aplicáveis ao corpo de válvula. Contacte JIEYU para o material componente da válvula.
