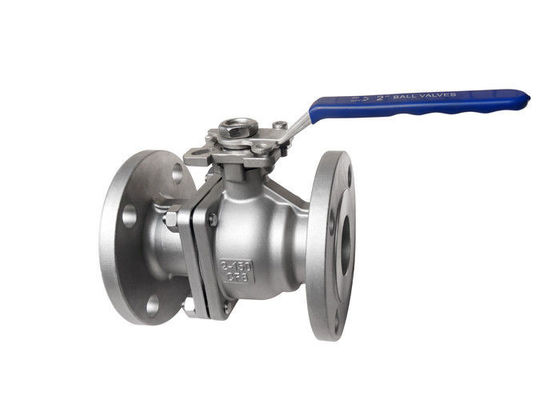

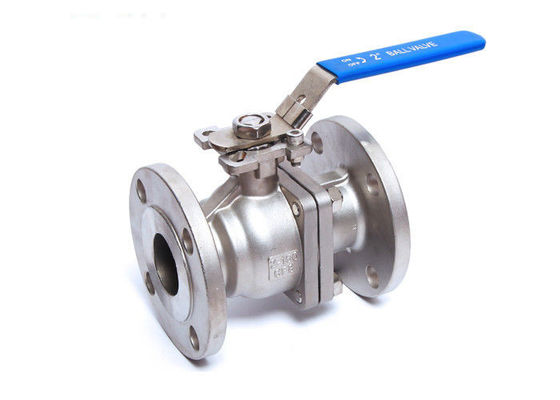

Tipo padrão da flange de válvula da bola do ANSI 150LB DN50 SS

Tipo padrão da flange de válvula da bola do ANSI 150LB DN50 SS
Tipo padrão da flange de válvula da bola do ANSI 150LB DN50 SS Tipo padrão da flange de válvula da bola do ANSI 150LB DN50 SS

Imagem Grande :  Tipo padrão da flange de válvula da bola do ANSI 150LB DN50 SS

Detalhes do produto:
Lugar de origem: CHINA
Marca: OEM
Certificação: API ISO Ts CE
Número do modelo: Oem
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pc
Preço: Negotiable
Detalhes da embalagem: Caixa da madeira compensada
Tempo de entrega: 7-30 dias do trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 10000PCS/MOUTH

Tipo padrão da flange de válvula da bola do ANSI 150LB DN50 SS

descrição
Válvula: CF8 Bola: CF8
Material de Seat: PTFE Padrão: ANSI
Tamanho: 1/2 " ~8" estrutura: Porto completo
Realçar:

Tipo da flange de válvula da bola de DN50 SS

,

Tipo da flange de válvula da bola 150LB

,

Tipo padrão da flange de válvula da bola do ANSI SS

A pressão normal flangeou plataforma alta da alavanca 150LB DN50 do punho da válvula de bola



Especificações



Válvula de bola 150LB

Padrões aplicáveis:
- Projeto e fabricação: GB12237-89

- Conexão: JB/T79

- Teste à prova de fogo: API607 4o 1993

- Teste e inspeção: GB/T13927-1992

Escala do tamanho:
- 1/2 " ~8"

Avaliação da pressão:
- CL DE ASME, 150, 300
Variação da temperatura:
- -20°C~185°C



* classe 150LB válvula de bola portuária completa da flange de aço inoxidável de 2 partes

As válvulas de bola flangeadas têm um tipo de conexão diferente do que as outras válvulas que de bola nós levamos. Significou ser acoplado com uma outra conexão flangeada, as válvulas permitem uma limpeza e uma substituição mais fáceis.



Pressão Tamanho φD L φE φB φC T f N-φh H H1 W M P
Class150 1/2” 13 108 89 60,5 35 11,5 1,6 4-16 48 79 135 9 9
3/4" 19 117 98 70 43 11,5 1,6 4-16 53 84 135 9 9
1" 25 127 108 79,5 51 12 1,6 4-16 64 95 170 11 11
1 1/4" 32 140 117 89 64 13 1,6 4-16 71 103 170 11 11
1 1/2” 38 165 127 98,5 73 15 1,6 4-16 76 111 200 14 14
2" 51 178 152 120,5 92 16 1,6 4-19 85 120 200 14 14
2 1/2” Mais especificações, contactam-nos livremente
3"
4"
5"
6"
8"


Momentaneamente introdução



A estrutura da válvula de bola da flutuação está flutuando. Sob a ação da pressão média, a bola pode gerar um determinados deslocamento e imprensa contra a superfície de selagem na extremidade da tomada para assegurar a selagem da extremidade da tomada.
A válvula de bola da flutuação tem uma estrutura simples e um bom desempenho da selagem, mas a carga da bola sujeitada ao meio de trabalho é transmitida toda ao anel de selagem da tomada, assim que é necessário considerar se o material do anel de selagem pode suportar a carga de trabalho do meio esférico. Esta estrutura é amplamente utilizada em válvulas de bola da pressão média e baixa.



Força



1. Fácil de operar, aberto e próximo rapidamente, de completamente aberto a completo fora contanto que ° 90 girado, fácil controlar sobre distâncias longas.


2. a manutenção é conveniente, a válvula de bola é simples na estrutura, o anel de selagem é geralmente ativo, e é conveniente desmontar e substituir.


13. Quando inteiramente aberta ou fechada inteiramente, a superfície de selagem da bola e o assento de válvula são isolados do meio. Quando o meio passa, não causará a erosão da superfície de selagem da válvula.



Selection modelo



Válvula de bola portuária completa da flutuação 2PC

Padrão ANSI GB JIS RUÍDO
Pressão 300LB PN16/PN25/PN40 10K/20K PN16/PN40
Matreial 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
Modelo 1) Modelo alto da plataforma 2) Modelo do punho



Tipo padrão da flange de válvula da bola do ANSI 150LB DN50 SS 0
