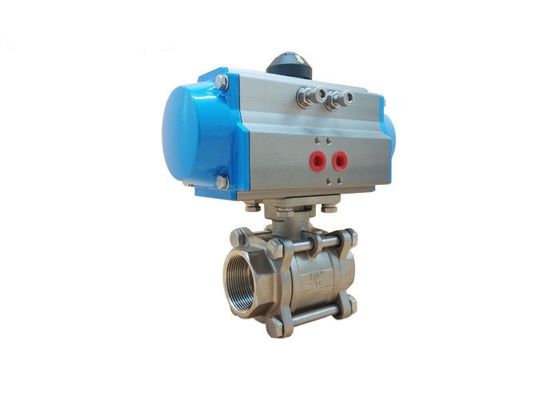

Válvula de bola atuada pneumática de 3PC 1000WOG BSPT

DN15 - DN100 válvula de bola operada pneumática CF8M de aço inoxidável da linha BSPT

Especificações

Um atuador pneumático consiste principalmente em um pistão ou em um diafragma que desenvolva o poder a motor. Mantém o ar na parcela superior do cilindro, permitindo a pressão de ar forçar o diafragma ou o pistão para mover a válvula para provir ou girar o elemento de controle da válvula.

As válvulas exigem pouca pressão operar geralmente e dobrar ou triplicar a força da entrada. Maior o tamanho do pistão, maior a pressão da saída pode ser. Ter um pistão maior pode igualmente ser bom se o suprimento de ar é baixo, permitindo as mesmas forças com menos entrada. Estas pressões são grandes bastante esmagar objetos na tubulação. Na entrada do kPa 100, você poderia levantar um carro pequeno (para cima de 1.000 libras) facilmente, e esta é somente uma válvula pneumática básica, pequena. Contudo, as forças resultantes exigidas da haste seriam demasiado grandes e fariam com que a haste de válvula falhasse.

Esta pressão é transferida à haste de válvula, que é conectada à tomada de válvula (veja a válvula de tomada), a válvula de borboleta etc. que as forças maiores são exigidas nos encanamentos de alta pressão ou altos do fluxo para permitir a válvula supere estas forças, e permite que mova as peças móveis das válvulas para controlar o interior do fluxo material.

A entrada das válvulas é de “o sinal controle.” Isto pode vir de uma variedade de dispositivos de medição, e cada pressão diferente é um ponto ajustado diferente para uma válvula. Um sinal padrão típico é o kPa 20-100. Por exemplo, uma válvula poderia controlar a pressão em uma embarcação que tivesse uma saída constante, e em uma afluência variada (variada pelo atuador e pela válvula). Um transmissor de pressão monitorará a pressão na embarcação e transmitirá um sinal do kPa 20-100. o kPa 20 significa que não há nenhuma pressão, 100 meios do kPa lá está uma pressão da série completa (pode ser variado pelos pontos de calibração dos transmissores). Enquanto a pressão aumenta na embarcação, a saída do transmissor aumenta, este aumento na pressão é enviado à válvula, que causa a válvula ao curso para baixo, e o começo que fecha a válvula, diminuindo o fluxo na embarcação, reduzindo a pressão na embarcação como a pressão adicional é evacuado com o fluxo da saída. Isto é chamado um processo a ação direta.

Vantagem

1. Válvula de bola de aço inoxidável

2. Valores altos do fluxo

3. Pressões médias altas

4. Vida útil longa

5. Válvula de pistão do ISO 5211

Dados técnicos
 Único no. pedindo ativo de atuador pneumático.


Acessórios que podem se usar com esta válvula de bola
Indicador de ligar/desligar
Válvula de solenoide padrão de Namur em todo o padrão
Positioner pneumático & Elétrico-pneumático da válvula
Ultrapassagem manual de Declutchable
Interruptores de limite para a indicação de ligar/desligar na placa de painel
Filtro + combinação do regulador com o calibre de pressão


Aplicações

As válvulas de bola pneumáticas são amplamente utilizadas para o isolamento e o controle do fluxo em sistemas pneumáticos porque estas válvulas pneumáticas estão disponíveis em uma escala de carroçarias e de tamanhos, materiais da atuação e as avaliações e da pressão são apropriadas para a maioria de aplicações que variam da água, dos gás, do vapor, dos óleos, dos gêneros alimentícios, dos produtos químicos, dos fármacos e dos pós. Uma válvula de bola atuada tem uma bola interna com um furo através dela selou tipicamente com os assentos de PTFE comprimidos contra ela pelas extremidades da válvula de bola, conduzidas com um quarto de volta por uma haste operada pelo atuador do ar. As válvulas de bola pneumáticas oferecem um pacote atuado robusto, áspero e seguro da válvula a custo relativamente baixo, e oferecem tempos de trabalho rápidos, podem ser operadas continuamente, e são confortáveis em aplicações de ciclagem altas onde apropriado.

Selection modelo
 Válvula de bola pneumática da linha 3PC
