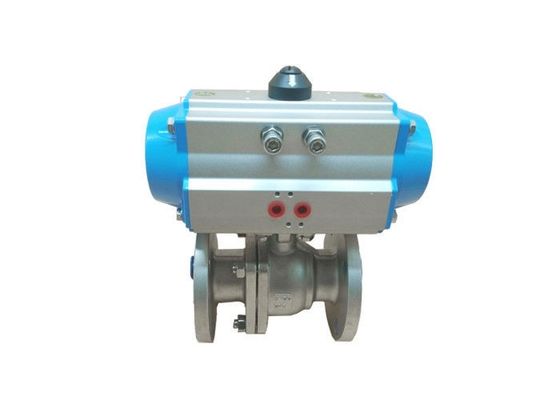

Válvula de atuador 150LB pneumático, válvula de bola CF8 pneumática

Válvula de controle atuada pneumática 150LB da válvula de bola da flange ativa dobro

Válvula de bola flangeada de alta temperatura atuada pneumática
Uma alta temperatura válvula de bola flangeada pneumaticamente atuada de PN16 ou de ANSI 150 apropriada para aplicações mais laboriosas. O furo completo, válvula de 3 partes vem em de aço inoxidável com opções para várias conexões de extremidade, o carbono encheu o assento reforçado e o selo de PTFE.

A válvula é cabida a um retorno pneumático poderoso da mola ou a um atuador ativo dobro através de uma extensão de dissipação do calor (TSM).

As opções configuráveis incluem interruptores de limite, válvulas de solenoide e positioners.

Além, nossos cremalheira do quarto de volta e atuador pneumáticos do pinhão são feitos sob medida com um acessório do fator de segurança de 30%, exigindo uma pressão piloto da barra 5,5 e dos benefícios de uma relação de Namur para ambos a válvula de solenoide e o switchbox piloto.

Vantagem

1. Tamanho compacto e construção de pouco peso

2. Desempenho seguro, duradouro

3. Da montagem “transversal” do padrão “na válvula da linha” ou às configurações do atuador

4. O projeto do Mola-retorno acomoda o suprimento de ar tão baixo quanto 50 libras por polegada quadrada

5. Guarnição externo de aço inoxidável e de anéis-O de FKM padrão

6. O acoplamento direto da haste de válvula ao eixo do atuador minimiza a folga

7. Padrão da ultrapassagem manual

Especificações

• Atuador pneumático do quarto de volta giratório do projeto da cremalheira e do pinhão
• Versão dobro ativa ou da mola do retorno
• Relações de ISO5211, de DIN3337 e de Namur para a montagem fácil à válvula, caixa de interruptor do limite e positioner
• Apropriado para a aplicação interna e exterior
• Saída do torque de 3Nm a 13,024Nm (versão da Dinamarca) e a 4Nm a 6,584Nm (versão do SÊNIOR)
• Alojamento da liga de alumínio com pinhão folheado a níquel
• Ângulo 90° do curso com ajuste da parada do curso do ± 5℃
• Pressão de funcionamento 2 da barra da barra até 8 na temperatura de -20℃ a +80℃

Dados técnicos
 No. pedindo ativo dobro de atuador pneumático.

Parâmetro da válvula de bola 150LB (1/2 " ~8")

Acessórios que podem se usar com esta válvula de bola
Indicador de ligar/desligar
Válvula de solenoide padrão de Namur em todo o padrão
Positioner pneumático & Elétrico-pneumático da válvula
Ultrapassagem manual de Declutchable
Interruptores de limite para a indicação de ligar/desligar na placa de painel
Filtro + combinação do regulador com o calibre de pressão
