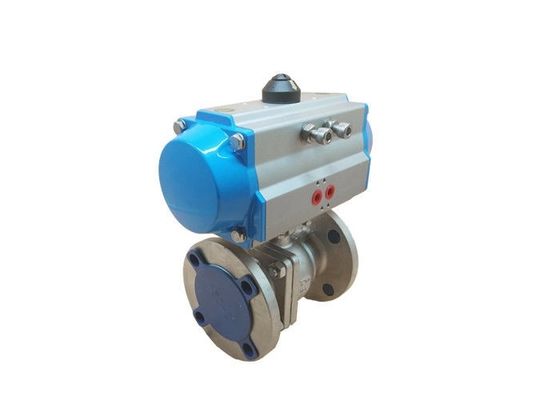

Válvula pneumática ativa do dobro do RUÍDO, válvula de controle PN16 pneumático

Válvula pneumática ativa do dobro do RUÍDO, válvula de controle PN16 pneumático
Válvula pneumática ativa do dobro do RUÍDO, válvula de controle PN16 pneumático

Imagem Grande :  Válvula pneumática ativa do dobro do RUÍDO, válvula de controle PN16 pneumático

Detalhes do produto:
Lugar de origem: CHINA
Marca: OEM
Certificação: CE&ISO
Número do modelo: Oem
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pc
Preço: negotiation
Detalhes da embalagem: Caixas apropriadas da madeira compensada de acordo com a estrutura diferente das válvulas
Tempo de entrega: 5~25 dias do trabalho
Termos de pagamento: T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram
Habilidade da fonte: 500pcs/Mon

Válvula pneumática ativa do dobro do RUÍDO, válvula de controle PN16 pneumático

descrição
Material do corpo: CF8 Material de Seat: PTFE
Poder: Atuação dobro Conexão: Flange dobro
Pressão: PN16 Estrutura da válvula: 2 partes
Realçar:

Válvula pneumática ativa do dobro do RUÍDO

,

Válvula de controle PN16 pneumático

,

Válvula pneumática ativa do dobro PN16

Dobro do RUÍDO que atua 2 extremidades de aço inoxidável da flange das válvulas pneumáticas DN50 da maneira


Descrição

Isto controlou pneumaticamente a maneira 2 a válvula de bola que permite um aumento na automatização a seu sistema comparado a uma válvula manualmente controlada. A válvula de bola tem um diâmetro de 100 milímetros e é apropriada para líquidos e gás de -20 a 180°C. O atuador pneumático é capaz de criar 354 nanômetro do torque na barra 8, mas tem uma janela da pressão do controle de 6? barra 10. A válvula de bola tem G 4" as linhas para conectá-lo ao encanamento/a hosing levando os meios e o valor do quilovolt é m3 1230. O atuador é atuação dobro com uma operação rotatória do cremalheira-e-pinhão de alumínio seguro. O atuador tem um alojamento de alumínio anodizado e uma tampa de alumínio, quando a válvula de bola tiver um alojamento de aço inoxidável e um selo de PTFE. A pressão máxima dos meios é a barra 63. A válvula de bola é um projeto de 3 partes permitindo a limpeza completa. Os pontos de conexão de Namur VDI/VDE 3845 estão já no atuador para montar um 1/4" válvula de solenoide de Namur diretamente no atuador ou para conectar uma mangueira de ar que utiliza o G 1/4". Também, um controle de posição ou uma caixa de interruptor do limite podem ser montados na parte superior do atuador de acordo com VDI/VDE 3845. O atuador é montado na válvula de bola através da flange F10 do ISO 5211 (22 milímetros). O conjunto é ATEX certificado (II EX 2GD c) e podem consequentemente ser usados em ambientes potencialmente explosivos. Profissionais: Capacidade para montar diretamente uma válvula de solenoide de Namur para reduzir os encaixes e a tubulação. Indicador mecânico em mostras superiores a válvula position.ATEX (II EX 2GD c) certificado para ambientes explosivos. Mais baixo custo de investimento do que uma versão elétrica. A abertura rápida/atuação closingDouble permite o maior controle do que os únicos atuadores ativos. A válvula de bola é um projeto de 3 partes permitindo a limpeza completa. Pode ser equipado com uma caixa de interruptor do limite. Contra: A atuação dobro utiliza um ar mais comprimido do que os únicos atuadores ativos. Exige um sistema de ar comprimido e uma válvula de solenoide controlar o suprimento de ar.



Especificações


  • Atuador pneumático do quarto de volta giratório do projeto da cremalheira e do pinhão
  • Versão dobro ativa ou da mola do retorno
  • Relações de ISO5211, de DIN3337 e de Namur para a montagem fácil à válvula, caixa de interruptor do limite e positioner
  • Apropriado para a aplicação interna e exterior
  • Saída do torque de 3Nm a 13,024Nm (versão da Dinamarca) e a 4Nm a 6,584Nm (versão do SÊNIOR)
  • Alojamento da liga de alumínio com pinhão folheado a níquel
  • Ângulo 90° do curso com ajuste da parada do curso do ± 5℃
  • Pressão de funcionamento 2 da barra da barra até 8 na temperatura de -20℃ a +80℃


Vantagem



1. Tamanho compacto e construção de pouco peso

2. Desempenho seguro, duradouro

3. Da montagem “transversal” do padrão “na válvula da linha” ou às configurações do atuador

4. O projeto do Mola-retorno acomoda o suprimento de ar tão baixo quanto 50 libras por polegada quadrada

5. Guarnição externo de aço inoxidável e de anéis-O de FKM padrão

6. O acoplamento direto da haste de válvula ao eixo do atuador minimiza a folga

7. Padrão da ultrapassagem manual


Dados técnicos
 No. pedindo ativo dobro de atuador pneumático.

Válvula pneumática ativa do dobro do RUÍDO, válvula de controle PN16 pneumático 0



Dobro
Atuação
Modelo No Torque (5.5Bar)
ATO 042D 8.4Nm
ATO 050D 18.3Nm
ATO 063D 32.2Nm
ATO 075D 64Nm
ATO 090D 101Nm
ATO 100D 146Nm
ATO 115D 236Nm
ATO 125D 305Nm
ATO 145D 478Nm
ATO 160D 624Nm
ATO 190D 1185Nm
ATO 210D 1447Nm
ATO 240D 2126Nm
ATO 270D 3229Nm
ATO 300D 4197Nm
ATO 350D 6283Nm
ATO 400D 8953Nm

Parâmetro da válvula de bola do RUÍDO PN16 (DN15~DN200)

Válvula pneumática ativa do dobro do RUÍDO, válvula de controle PN16 pneumático 1



PN (Mpa) DN L φE φB φC T f
1,6 15 115 95 65 45 16 2
20 120 105 75 58 18 2
25 125 115 85 68 18 2
32 130 140 100 78 18 2
40 140 150 110 88 18 3
50 150 165 125 102 18 3


Acessórios que podem se usar com esta válvula de bola



Indicador de ligar/desligar
Válvula de solenoide padrão de Namur em todo o padrão
Positioner pneumático & Elétrico-pneumático da válvula
Ultrapassagem manual de Declutchable
Interruptores de limite para a indicação de ligar/desligar na placa de painel
Filtro + combinação do regulador com o calibre de pressão



Mais seleção


Padrão ANSI GB JIS RUÍDO
Pressão 150LB/300LB PN16/PN25/PN40 10K/20K PN16/PN40
Válvula Matreial 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB
Atuador 1) Única atuação (retorno da mola) 2) Atuação dobro
Acessórios 1) Interruptor de limite 2) Válvula de solenoide 3) Filtro 4)Positioner
