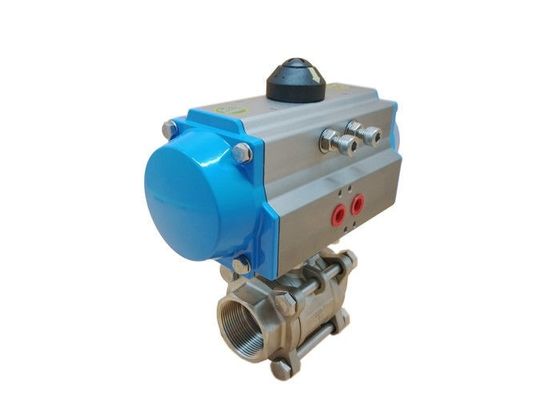

DN50 atuado pneumático DN65 DN80 rosqueou a válvula de bola

Válvula de bola atuada pneumática de aço inoxidável válvula rosqueada 3 partes DN50 DN65 DN80

Atuadores pneumáticos
Os atuadores pneumáticos usam a pressão de ar comprimido gerar o torque exigido para girar uma válvula. A maioria de atuadores pneumáticos do quarto de volta têm um pistão e um mecanismo de engrenagem do cremalheira-e-pinhão para gerar o torque. Um porto de entrada no atuador introduz ar comprimido no atuador. O ar comprimido move o pistão linearmente, que é unido à cremalheira. A cremalheira é conectada ao pinhão através das engrenagens, consequentemente, convertendo o movimento linear a rotatório. O pinhão transfere simultaneamente este movimento à haste de válvula, que como discutido girará a bola da válvula para a abrir ou fechar tampouco.

Especificações

• Atuador pneumático do quarto de volta giratório do projeto da cremalheira e do pinhão
• Versão dobro ativa ou da mola do retorno
• Relações de ISO5211, de DIN3337 e de Namur para a montagem fácil à válvula, caixa de interruptor do limite e positioner
• Apropriado para a aplicação interna e exterior
• Saída do torque de 3Nm a 13,024Nm (versão da Dinamarca) e a 4Nm a 6,584Nm (versão do SÊNIOR)
• Alojamento da liga de alumínio com pinhão folheado a níquel
• Ângulo 90° do curso com ajuste da parada do curso do ± 5℃
• Pressão de funcionamento 2 da barra da barra até 8 na temperatura de -20℃ a +80℃

Vantagem

1. Tamanho compacto e construção de pouco peso

2. Desempenho seguro, duradouro

3. Da montagem “transversal” do padrão “na válvula da linha” ou às configurações do atuador

4. O projeto do Mola-retorno acomoda o suprimento de ar tão baixo quanto 50 libras por polegada quadrada

5. Guarnição externo de aço inoxidável e de anéis-O de FKM padrão

6. O acoplamento direto da haste de válvula ao eixo do atuador minimiza a folga

7. Padrão da ultrapassagem manual

Dados técnicos
 No. pedindo ativo dobro de atuador pneumático.

Acessórios que podem se usar com esta válvula de bola
Indicador de ligar/desligar
Válvula de solenoide padrão de Namur em todo o padrão
Positioner pneumático & Elétrico-pneumático da válvula
Ultrapassagem manual de Declutchable
Interruptores de limite para a indicação de ligar/desligar na placa de painel
Filtro + combinação do regulador com o calibre de pressão

Selection modelo
 Válvula de bola pneumática da linha 3PC
