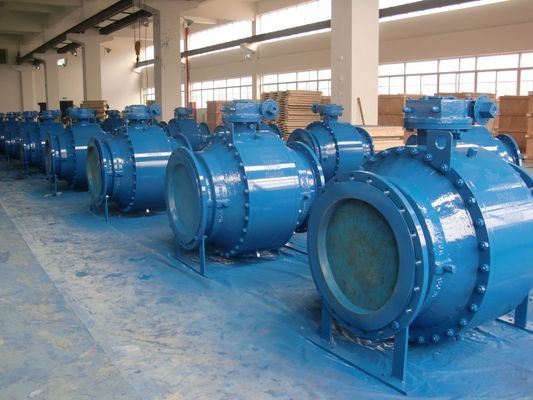

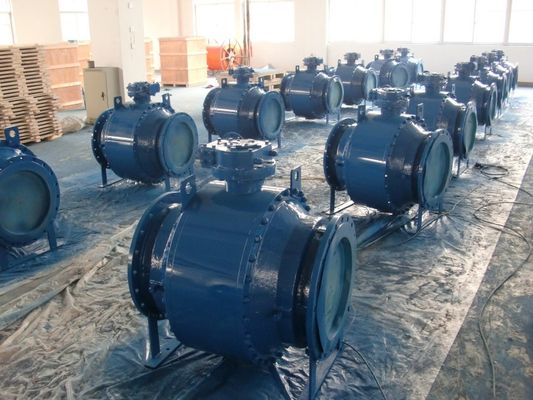

Seat macio 2500lb NPS 20" válvula de bola montada eixo

Tipo lateral macio válvula do eixo da entrada de Seat de bola

A aplicação típica das válvulas de bola da entrada do lado do eixo é para o gás ou os oleodutos brutos, tamanhos maiores (até 60 polegadas) e as classes de alta pressão (ASME 4500 ou API 15000psi). A construção de corpo pode ser duas ou três partes para os tamanhos menores (até 6" RB), três partes para dimensões dos larges. A matéria prima pode ser forjamentos ou carcaças centrífugas. Vasta gama de materiais: SS dos aços carbono, os austeníticos ou os martensitic, SS frente e verso-superduplex, ligas níquel-baseadas. Corpo aparafusado como um corpo padrão, soldado para aplicações especiais (veja a seção específica).

As características técnicas principais da válvula incluem a anti haste da ruptura e os assentos de válvula projetam disponível em três versões diferentes:

SPE (único efeito do pistão): o assento é energizado pela pressão ascendente somente.
DPE (efeito dobro do pistão): o assento pode ser energizado pela pressão ascendente ou pela pressão da cavidade de corpo.
DUPLO (SPE rio acima e DPE rio abaixo): combinando os dois projetos do assento explicou acima, uma barreira dobro pode ser assegurado em caso da falha de selagem do assento

Material principal

Opções de selagem

Assento macio: Metal ao selo do anel-O do metal

Selagem segura da estrutura simples aplicável ao baixo torque de selagem seguro ínfimo para encontrar a elevação dos clientes

baixo custo da aplicação larga. condições dos meios que selam a confiança e baixas exigências do torque

Projeto seguro do fogo

As válvulas de bola asseguram a passagem de 100% do teste seguro do fogo. Como a válvula de bola aplica o projeto selado dois através dos selos do anel-O e da gaxeta sem fôlego da espiral da grafite do metal. Quando a válvula está no fogo, os materiais não metálicos tais como selos do assento de PTFE, gaxetas, selos do anel-O, etc. de borracha serão danificados, entrementes a camada exterior de gaxeta sem fôlego da espiral da grafite do metal fornece um selo secundário. Quando o assento macio é queimado, o assento do metal formará automaticamente um selo do metal com a bola sob a solicitação da mola que controlará eficazmente o escapamento interno e o escapamento externo. O projeto da válvula concorda inteiramente com o API 607, API 6FA, BS 6755, JB/T 6899 e outros padrões,

BLOCO & SANGRAMENTO DOBRO (DBB)

Quando a bola está na posição fechado, em selos de cada assento fora do meio de processo independentemente ao mesmo tempo entre o córrego up/down e em cavidade de corpo, reserva sangrar a pressão prendida da cavidade (DBB) através da válvula do dreno e de respiradouro. A função dobro do bloco e do sangramento torna possível nivelar a válvula sob a pressão e verificar que o assento está selando corretamente.

ISOLAMENTO & SANGRAMENTO DOBRO (DIB)

O assento dobro do efeito do pistão, a pressão média, rio acima e rio abaixo assim como na cavidade de corpo, criam uma pressão resultante que empurre o anel do assento contra a bola, válvula com anéis dobro do assento do efeito do pistão exigem um relevo de pressão da cavidade reduzir o acúmulo da pressão excedente na cavidade de corpo.

A bola é fixada pelo eixo e pela haste para o tamanho 4" &smaller.      Apoio da placa do eixo para o tamanho 6" & maior
