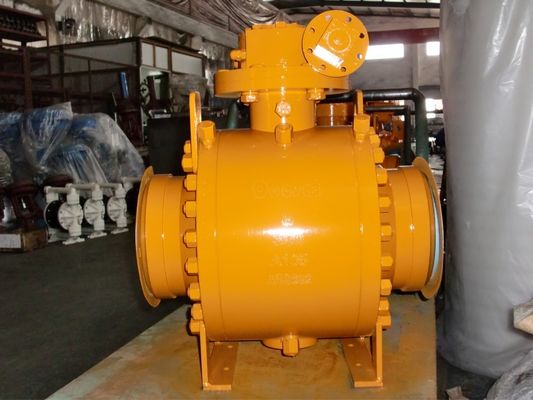

A prova BW da ruptura termina furo completo a válvula de bola forjada

O tipo lateral válvula de bola BW do eixo da entrada do forjamento termina

CARACTERÍSTICAS PRINCIPAIS:
O eixo lateral da entrada montou a válvula de bola foi tipo de corpo do tipo de corpo de duas partes projetado ou das três partes e com dois assentos de flutuação, que são móveis sob a pressão do meio. Sob a parte inferior dos assentos, as molas da pre-carga do assento são posicionadas para assegurar-se de que dois assentos de flutuação possam unir a superfície da bola firmemente, outro mais, pressão do meio igualmente possam empurrar assentos para unir firmemente a bola para assegurar a selagem de mais seguro.

A válvula de bola do eixo é equipada com um anel móvel do selo do assento que possa gerar o deslocamento sob a pressão do meio. Caso que essa toda a pressão média existe, a pressão pressionará o anel do selo do assento de válvula na bola firmemente, garantindo o desempenho de selagem da válvula de bola.

Características de projeto

A válvula de bola é projetada de acordo com ISO14313, API 6D, BS 5351, GB/T 19672;

Estrutura simples com bom selando o desempenho e o torque pequeno;

Furo completo e projeto furado reduzido com a resistência do fluxo mínimo (zero realmente);

Injeção do vedador da emergência;

Relevo do auto da pressão da cavidade;

Bola e haste independentes;

Baixa embalagem da emissão;

Projeto seguro, antiestático e antiexplosivo do fogo da haste;

Função DBB do assento de válvula, DIB-1, DIB-2;

Capota prolongada opcional.

Gama de produtos

Material do corpo: aço carbono, de aço inoxidável, aço de liga
Diâmetro nominal: 2" ~60" (DN50~DN1500)

Conexão de extremidade: RF, RTJ, BW

Amplitude da pressão: Class150~2500 (PN16~PN420)

Temperatura de trabalho: - 46℃~+200℃

Operação: Chave, engrenagem de sem-fim, elétrico, pneumático, gás sobre o atuador do óleo e o atuador eletro-hidráulico

Material principal

A válvula de bola montada eixo é apropriada para usar-se em vários tipos dos encanamentos da classe 150 para classificar 2500, PN16~PN160, JIS 10K~ JIS 20K para eliminar sobre ou girar o meio do encanamento, de que os tipos da operação incluem os atuadores da engrenagem de sem-fim, do manul, os pneumactic ou os elétricos, sendo dentro general da conexão da flange, e da conexão de extremidade da soldadura de extremidade também.

Haste da prova da ruptura:

A haste é feita separadamente da bola com T-tipo integral ombro do círculo, retido por agradável. (outros projetos estão disponíveis a pedido)

Dispositivo antiestático:

A mola mais o tipo dispositivo antiestático da grafite é aplicada entre a bola, a haste, a flange da glândula e o corpo para manter a continuidade elétrica entre todos os componentes metálicos. E assegure a resistência mais baixa do que a exigência a mais severa do serviço.

Dispositivo da injeção da graxa

Para DN150 (NPS 6) & maior a haste e o assento de válvula são fornecidos com um dispositivo de selagem da injeção da graxa, para DN125 & menor, nós podemos fornecer o dispositivo de selagem da injeção da graxa de acordo com exigências de cliente. Quando o anel-O é danificado acidentalmente, pelo vedador injetado selou para impedir os meios através dos escapes do anel e da haste do assento de válvula.

Opções de selagem

Assento macio: Metal ao selo do anel-O do metal

Selagem segura da estrutura simples aplicável ao baixo torque de selagem seguro ínfimo para encontrar a elevação dos clientes

baixo custo da aplicação larga. condições dos meios que selam a confiança e baixas exigências do torque

Projeto seguro do fogo

As válvulas de bola asseguram a passagem de 100% do teste seguro do fogo. Como a válvula de bola aplica o projeto selado dois através dos selos do anel-O e da gaxeta sem fôlego da espiral da grafite do metal. Quando a válvula está no fogo, os materiais não metálicos tais como selos do assento de PTFE, gaxetas, selos do anel-O, etc. de borracha serão danificados, entrementes a camada exterior de gaxeta sem fôlego da espiral da grafite do metal fornece um selo secundário. Quando o assento macio é queimado, o assento do metal formará automaticamente um selo do metal com a bola sob a solicitação da mola que controlará eficazmente o escapamento interno e o escapamento externo. O projeto da válvula concorda inteiramente com o API 607, API 6FA, BS 6755, JB/T 6899 e outros padrões,

ISOLAMENTO & SANGRAMENTO DOBRO (DIB)

O assento dobro do efeito do pistão, a pressão média, rio acima e rio abaixo assim como na cavidade de corpo, criam uma pressão resultante que empurre o anel do assento contra a bola, válvula com anéis dobro do assento do efeito do pistão exigem um relevo de pressão da cavidade reduzir o acúmulo da pressão excedente na cavidade de corpo.

BLOCO & SANGRAMENTO DOBRO (DBB)

Quando a bola está na posição fechado, em selos de cada assento fora do meio de processo independentemente ao mesmo tempo entre o córrego up/down e em cavidade de corpo, reserva sangrar a pressão prendida da cavidade (DBB) através da válvula do dreno e de respiradouro. A função dobro do bloco e do sangramento torna possível nivelar a válvula sob a pressão e verificar que o assento está selando corretamente.

A bola é fixada pelo eixo e pela haste para o tamanho 4" &smaller.      Apoio da placa do eixo para o tamanho 6" & maior
