Detalhes do produto:
|
| Tamanho: | NPS 2" a 60" | Pressão: | 150LB a 2500LB |
|---|---|---|---|
| Variação da temperatura: | Baixo temperatue de -196℃~610℃, temperatura normal e alta temperatura | Material do corpo e da guarnição: | Aço de molde, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 |
| Material de Seat: | PTFE, RPTFE, DEVLON, Molon, AUGE, metal Seat | Selagem do corpo e da haste: | Anel-O (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), embalagem sem fôlego espiral da gaxeta (grafit |
| Realçar: | Side Entry Trunnion Mounted Ball Valve,API 607 Trunnion Mounted Ball Valve,Trunnion Ball Valve With Electric Actuator |
||

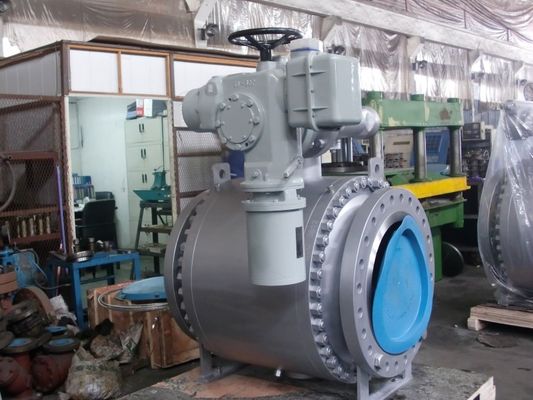

Tipo lateral do eixo da válvula de bola da entrada com atuador elétrico
| Tipo da válvula de bola | Projeto e fabricação | Cara a cara/extremidade a terminar | Dimensões da flange | Avaliação da temperatura da pressão | Inspeção e teste |
| Válvula de bola rachada da flange | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
| Válvula de bola fixa da flange | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Material principal
| Material do corpo | Material da guarnição | Material do selo | Gaxeta/embalagem |
| WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. | SS410, SS420, SS304, SS316, ETC. | PTFE, RPTFE, AUGE, PPL, ETC. | GRAFITE. PTFE, PPL. Etc. |
Aplicações críticas
Fonte; Fluxo-linhas
Válvulas do encanamento
Montante-ESDV
Gás sobre as válvulas do óleo (GOV)
Válvulas de purgação (BDV)
Válvulas da parada programada (SDV)
Isolamento da armadilha do raspador
Válvulas do processo
SSIV
ROV
HIPPS
Secundário-mar
Criogênico (GNL, regas)
Baixa temperatura
Batida quente
Avanço lento
Armadilha do raspador
Válvulas de comutação
Válvulas de medida
Fechamento rápido (< 1="" sec="">
pasta da areia de óleo
Alta temperatura
Válvulas enterradas/subterrâneas
Dados de projeto
Padrão de projeto: API 6D, DIN3357-1, EN12516-1
Cara a cara padrão: API6D, ASME B16.10, DIN3202
Padrão de conexão: ASME B 16,5, ASME B16.47, RUÍDO 2543/4, ASME B 16,25
Teste & para inspecionar o padrão: API 6D, API 598
Temperatura de trabalho: -196℃~610℃
Tipo de conexão: RF, RTJ, FF, BW.BSPT, NPT
Ambiente ácido: NACE MR0175
BLOCO & SANGRAMENTO DOBRO (DBB)
Quando a bola está na posição fechado, em selos de cada assento fora do meio de processo independentemente ao mesmo tempo entre o córrego up/down e em cavidade de corpo, reserva sangrar a pressão prendida da cavidade (DBB) através da válvula do dreno e de respiradouro. A função dobro do bloco e do sangramento torna possível nivelar a válvula sob a pressão e verificar que o assento está selando corretamente.
ISOLAMENTO & SANGRAMENTO DOBRO (DIB)
O assento dobro do efeito do pistão, a pressão média, rio acima e rio abaixo assim como na cavidade de corpo, criam uma pressão resultante que empurre o anel do assento contra a bola, válvula com anéis dobro do assento do efeito do pistão exigem um relevo de pressão da cavidade reduzir o acúmulo da pressão excedente na cavidade de corpo.
Dispositivo antiestático:
A mola mais o tipo dispositivo antiestático da grafite é aplicada entre a bola, a haste, a flange da glândula e o corpo para manter a continuidade elétrica entre todos os componentes metálicos. E assegure a resistência mais baixa do que a exigência a mais severa do serviço.
Haste da prova da ruptura:
A haste é feita separadamente da bola com T-tipo integral ombro do círculo, retido por agradável. (outros projetos estão disponíveis a pedido)
Dispositivo da injeção da graxa
Para DN150 (NPS 6) & maior a haste e o assento de válvula são fornecidos com um dispositivo de selagem da injeção da graxa, para DN125 & menor, nós podemos fornecer o dispositivo de selagem da injeção da graxa de acordo com exigências de cliente. Quando o anel-O é danificado acidentalmente, pelo vedador injetado selou para impedir os meios através dos escapes do anel e da haste do assento de válvula.
A bola é fixada pelo eixo e pela haste para o tamanho 4" &smaller. Apoio da placa do eixo para o tamanho 6" & maior
Opções de selagem
Assento macio: Metal ao selo do anel-O do metal
Selagem segura da estrutura simples aplicável ao baixo torque de selagem seguro ínfimo para encontrar a elevação dos clientes
baixo custo da aplicação larga. condições dos meios que selam a confiança e baixas exigências do torque
