Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro

Estou Chat Online Agora

Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro

Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro
Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro

Imagem Grande :  Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro

Detalhes do produto:
Lugar de origem: CHINA
Marca: OEM
Certificação: API6D,API607
Número do modelo: Oem
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pc
Detalhes da embalagem: Casos de Polywood
Tempo de entrega: 2-15weeks
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 PCes pelo ano

Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro

descrição
Tamanho: NPS 2" a 60" Pressão: 150LB a 2500LB
Variação da temperatura: Baixo temperatue de -196℃~300℃, temperatura normal e alta temperatura Material do corpo e da guarnição: Aço de molde, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351
Material de Seat: PTFE, RPTFE, DEVLON, Molon, AUGE, metal Seat Selagem do corpo e da haste: Anel-O (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), embalagem sem fôlego espiral da gaxeta (grafit
Realçar:

Válvula de bola montada do isolamento eixo dobro

,

Válvula de bola montada do fogo eixo seguro

,

válvula de bola lateral da entrada pn160

Entrada dobro do lado da válvula de bola do isolamento & do sangramento





Características:

1. Tipo moldado com corpo rachado Deisgn de 2 PCes ou tipo forjado com projeto do corpo de 3 PCS,
Material moldado: WCB, CF8, CF8M, CF8C, duplex de aço inoxidável, etc.
Material forjado: A105, F304, F316, F317, F347, F11, F51, F59, ETC.
Outros materiais disponíveis mediante solicitação, disponíveis na vária guarnição e para assentar (resiliente e metal) materiais para serir condições diferentes do serviço.

2. Operação disponível:
Punho normal ou punho Lockable operado,
A engrenagem operou-se,
Pneuamtic operou-se,
Operado ou hidráulico elétrico operado.

2. Avaliação disponível da pressão:
CL150, CL300, CL600, CL900, CL1500, CL2500


3. Escalas disponíveis do tamanho: 1/2” - 18"

4. Padrões da aplicação
Padrão de projeto: API 6D
Dimensão da flange a ANSI B16.5
Cara a cara dimensão a ANSI B16.10
Pre-temp. Avaliação da válvula de bola a ASME B16.34
Espessura de parede a ASME B16.34
Cofre forte do fogo do projeto da válvula de bola a API 6FA/API 607
Inspecione & teste: API 6D/API598
Marcação da válvula da válvula de bola: MSS- SP-25
A MR-01-75 a pedido

Descrição
Três partes do corpo. A válvula é projetada de acordo com as exigências de API 6D para o serviço do encanamento. Projeto antiestático e anti da haste da ruptura. O projeto de Seat dá o tighness perfeito e está disponível como o auto-alívio do tipo ou do tipo dobro do efeito do pistão. O projeto minimiza a fricção que conduz ao baixo torque de funcionamento. Disponível como a execução dobro do bloco e do sangramento, que permite exalando e saindo do líquido da molva da cavidade de corpo. Furo completo e reduzido disponível. Firesafe das válvulas de bola testado de acordo com EN 12266-2 das BS, API 6FA e API 607. Os atuadores elétricos, pneumáticos e hydravlic estão disponíveis na exigência de cliente.

Introdução geral
O eixo montou válvulas de bola é projetado de acordo com API 6D para a classe 150 das classes ASME, 300, 600, 900, 1500, e o corpo da separação 2500.Tow-piece moldou de aço e o projeto de aço forjado de três peças da entrada do lado aparafusou conexões entre o corpo e o fechamento, eixo aparafusou a conexão, o corpo que a espessura cumpre com o ANSI anel de B16.34.Seat está flutuando o tipo, o a mola para assegurar o contato com bola a fim fornecer um selo apertado eficaz mesmo na baixa pressão diferencial entre a cavidade e o fechamento a jusante. O projeto padrão é assentado brandamente. Os materiais de assento macios diferentes estão disponíveis baseados na condição de trabalho do cliente. Disponível completamente e os macacos reduzidos de Bore.Electrical, pneumáticos e hidráulicos estão disponíveis baseados na exigência de cliente. Construção comum do corpo

Três selo do viton partes do projeto da entrada da extremidade do corpo, do anel da grafite ou do anel-O (ou o pedido) para assegurar a integridade absoluta do selo. Os projetos aparafusados do corpo incluem um metal de sobreposição da tolerância apertada cabido entre o corpo e o adaptador para minimizar toda a possibilidade de movimento devido ao esforço do encanamento. A ferida que espiral de alta temperatura o grafoil do aço inoxidável encheu a gaxeta é usada para o selo absoluto.
O corpo e os adaptadores são dimensionados para que o contato do metal assegure o esmagamento correto da gaxeta.



Tipo da válvula de bola Projeto e fabricação Cara a cara/extremidade a terminar Dimensões da flange Avaliação da temperatura da pressão Inspeção e teste
Válvula de bola rachada da flange BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Válvula de bola fixa da flange API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598



Material principal

Material do corpo Material da guarnição Material do selo Gaxeta/embalagem
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. SS410, SS420, SS304, SS316, ETC. PTFE, RPTFE, AUGE, PPL, ETC. GRAFITE. PTFE, PPL. Etc.




Projeto seguro do fogo

As válvulas de bola asseguram a passagem de 100% do teste seguro do fogo. Como a válvula de bola aplica o projeto selado dois através dos selos do anel-O e da gaxeta sem fôlego da espiral da grafite do metal. Quando a válvula está no fogo, os materiais não metálicos tais como selos do assento de PTFE, gaxetas, selos do anel-O, etc. de borracha serão danificados, entrementes a camada exterior de gaxeta sem fôlego da espiral da grafite do metal fornece um selo secundário. Quando o assento macio é queimado, o assento do metal formará automaticamente um selo do metal com a bola sob a solicitação da mola que controlará eficazmente o escapamento interno e o escapamento externo. O projeto da válvula concorda inteiramente com o API 607, API 6FA, BS 6755, JB/T 6899 e outros padrões,

Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro 0





Haste da prova da ruptura:

A haste é feita separadamente da bola com T-tipo integral ombro do círculo, retido por agradável. (outros projetos estão disponíveis a pedido)



Dispositivo antiestático:

A mola mais o tipo dispositivo antiestático da grafite é aplicada entre a bola, a haste, a flange da glândula e o corpo para manter a continuidade elétrica entre todos os componentes metálicos. E assegure a resistência mais baixa do que a exigência a mais severa do serviço.



Dispositivo da injeção da graxa

Para DN150 (NPS 6) & maior a haste e o assento de válvula são fornecidos com um dispositivo de selagem da injeção da graxa, para DN125 & menor, nós podemos fornecer o dispositivo de selagem da injeção da graxa de acordo com exigências de cliente. Quando o anel-O é danificado acidentalmente, pelo vedador injetado selou para impedir os meios através dos escapes do anel e da haste do assento de válvula.

Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro 1





Opções de selagem

Assento macio: Metal ao selo do anel-O do metal

Selagem segura da estrutura simples aplicável ao baixo torque de selagem seguro ínfimo para encontrar a elevação dos clientes

baixo custo da aplicação larga. condições dos meios que selam a confiança e baixas exigências do torque

Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro 2





BLOCO & SANGRAMENTO DOBRO (DBB)

Quando a bola está na posição fechado, em selos de cada assento fora do meio de processo independentemente ao mesmo tempo entre o córrego up/down e em cavidade de corpo, reserva sangrar a pressão prendida da cavidade (DBB) através da válvula do dreno e de respiradouro. A função dobro do bloco e do sangramento torna possível nivelar a válvula sob a pressão e verificar que o assento está selando corretamente.

Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro 3



ISOLAMENTO & SANGRAMENTO DOBRO (DIB)

O assento dobro do efeito do pistão, a pressão média, rio acima e rio abaixo assim como na cavidade de corpo, criam uma pressão resultante que empurre o anel do assento contra a bola, válvula com anéis dobro do assento do efeito do pistão exigem um relevo de pressão da cavidade reduzir o acúmulo da pressão excedente na cavidade de corpo.

Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro 4









A bola é fixada pelo eixo e pela haste para o tamanho 4" &smaller.      Apoio da placa do eixo para o tamanho 6" & maior



Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro 5

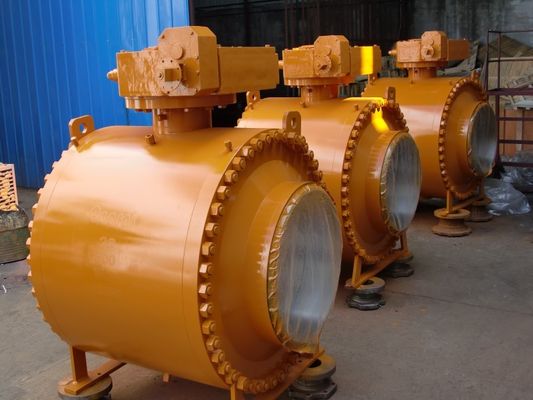

Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro 6



Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro 7

Válvula de bola montada do isolamento do cofre forte do fogo eixo dobro 8
