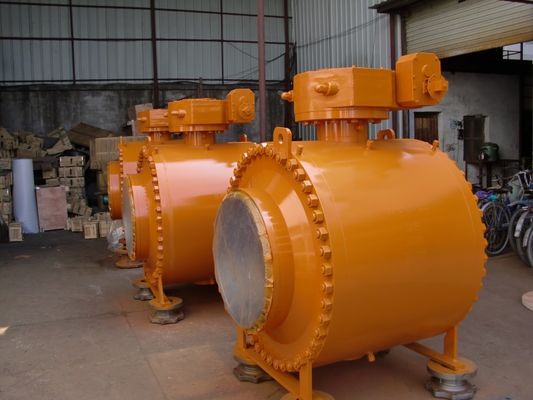

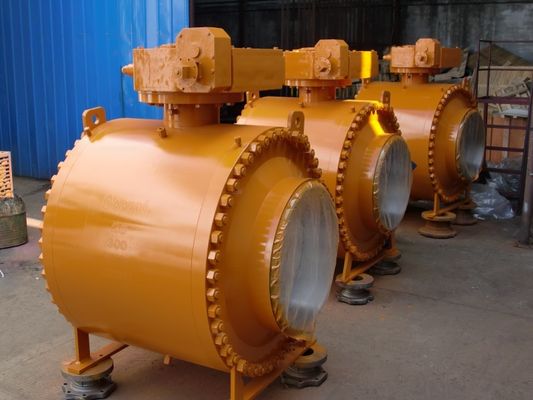

BW termina a válvula de bola montada eixo de PTFE Seat 300LB

Extremidades dobro da entrada 300LB BW do lado da válvula de bola do bloco & do sangramento

Nós podemos às válvulas de bola do eixo da entrada do lado da oferta projetadas conformar-se ao padrão da válvula do API 6D para cumprir as exigências das aplicações da válvula do petróleo e gás terrestre e a pouca distância do mar, da refinação e do processamento de óleo, e das indústrias petroquímicas.

As válvulas laterais da entrada são projetadas como as válvulas do serviço, capazes robustos, severos de suportar a operação em de alta pressão (ANSI #2500) e para fornecer zero consistente e seguro cortada. Estas válvulas são as ideais para pedidos de parada programada de emergência para o serviço do hidrocarboneto.

PROJETO E CARACTERÍSTICAS

Padrão de projeto: Especificação do API 6D para válvulas do encanamento (bola)

Tamanhos padrão: DN25 a DN 600, 1" a 24", furo completo e reduzido (tamanhos maiores a pedido)

Avaliação da pressão: Thro do ANSI 150 à avaliação completa do ANSI 2500

Variação da temperatura: -196°C a +500°

Padrões de Firesafe: Especificação do API 6FA para o teste de fogo das válvulas

Teste de impermeabilidade de Seat: Classe do ISO 5208, ou do ANSI/FCI 70-2 outros V e VI, ou padrões de teste internacionais.

Conexão da flange: Flangeado a ASME B16.5 (1" a 24") ou Buttweld a ASME B16.25

Junções mecânicas: Projetos e materiais do selo para encontrar as especificações do cliente (dependentes da aplicação)

Flange superior: ISO 5211

Operação: Operação com a caixa de engrenagens ou automático manual usando um atuador.

Materiais de construção: aço carbono, duplex de aço inoxidável, frente e verso e super de aço inoxidável, Inconel, Monel, Hastelloy, Incoloy e a maioria de disponível no comércio forjados/materiais da barra.

Dispositivo da injeção da graxa

Para DN150 (NPS 6) & maior a haste e o assento de válvula são fornecidos com um dispositivo de selagem da injeção da graxa, para DN125 & menor, nós podemos fornecer o dispositivo de selagem da injeção da graxa de acordo com exigências de cliente. Quando o anel-O é danificado acidentalmente, pelo vedador injetado selou para impedir os meios através dos escapes do anel e da haste do assento de válvula.

Projeto seguro do fogo

As válvulas de bola asseguram a passagem de 100% do teste seguro do fogo. Como a válvula de bola aplica o projeto selado dois através dos selos do anel-O e da gaxeta sem fôlego da espiral da grafite do metal. Quando a válvula está no fogo, os materiais não metálicos tais como selos do assento de PTFE, gaxetas, selos do anel-O, etc. de borracha serão danificados, entrementes a camada exterior de gaxeta sem fôlego da espiral da grafite do metal fornece um selo secundário. Quando o assento macio é queimado, o assento do metal formará automaticamente um selo do metal com a bola sob a solicitação da mola que controlará eficazmente o escapamento interno e o escapamento externo. O projeto da válvula concorda inteiramente com o API 607, API 6FA, BS 6755, JB/T 6899 e outros padrões,

Opções de selagem

Assento macio: Metal ao selo do anel-O do metal

Selagem segura da estrutura simples aplicável ao baixo torque de selagem seguro ínfimo para encontrar a elevação dos clientes

baixo custo da aplicação larga. condições dos meios que selam a confiança e baixas exigências do torque

BLOCO & SANGRAMENTO DOBRO (DBB)

Quando a bola está na posição fechado, em selos de cada assento fora do meio de processo independentemente ao mesmo tempo entre o córrego up/down e em cavidade de corpo, reserva sangrar a pressão prendida da cavidade (DBB) através da válvula do dreno e de respiradouro. A função dobro do bloco e do sangramento torna possível nivelar a válvula sob a pressão e verificar que o assento está selando corretamente.

ISOLAMENTO & SANGRAMENTO DOBRO (DIB)

O assento dobro do efeito do pistão, a pressão média, rio acima e rio abaixo assim como na cavidade de corpo, criam uma pressão resultante que empurre o anel do assento contra a bola, válvula com anéis dobro do assento do efeito do pistão exigem um relevo de pressão da cavidade reduzir o acúmulo da pressão excedente na cavidade de corpo.

Material principal

Dados de projeto

Padrão de projeto: API 6D, DIN3357-1, EN12516-1

Cara a cara padrão: API6D, ASME B16.10, DIN3202

Padrão de conexão: ASME B 16,5, ASME B16.47, RUÍDO 2543/4, ASME B 16,25

Teste & para inspecionar o padrão: API 6D, API 598

Temperatura de trabalho: -196℃~610℃

Tipo de conexão: RF, RTJ, FF, BW.BSPT, NPT

Ambiente ácido: NACE MR0175

Característica de projeto

1: Furo completo ou furo reduzido
2: Estrutura de corpo de duas partes ou de três peças
3: Bloco & sangramento dobro, isolamento dobro e sangramento (DIB-1&DIB-2)
4: Projeto seguro do fogo (API 607)
5: sistema da Ruptura-prova
6: Projeto antiestático
7: Relevo da cavidade do auto
8: Testes da emissão fugitivo (opcionais)

A bola é fixada pelo eixo e pela haste para o tamanho 4" &smaller.      Apoio da placa do eixo para o tamanho 6" & maior
