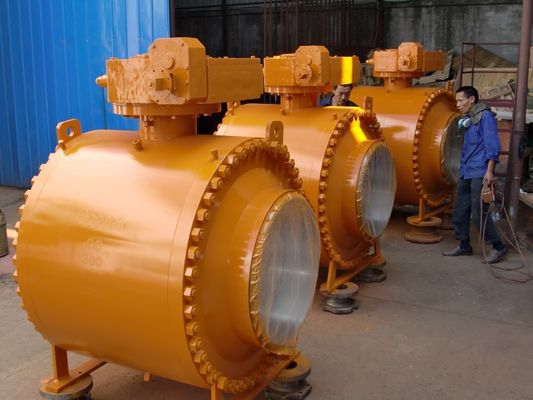

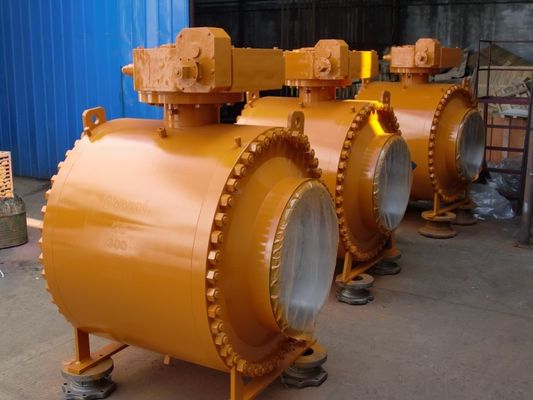

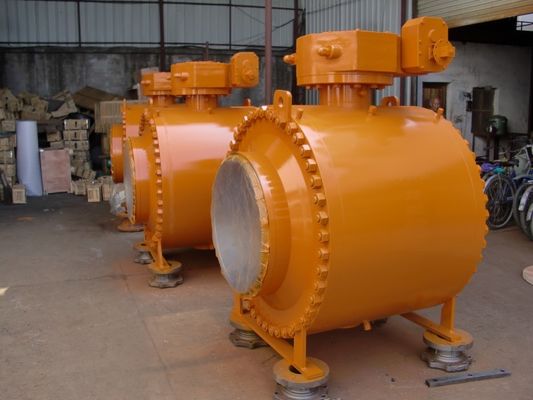

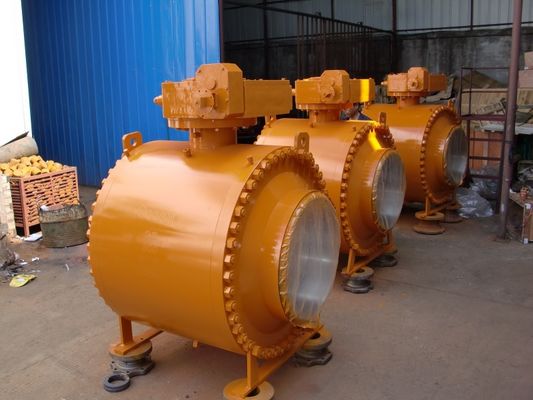

Válvula de bola do sangramento do bloco do dobro API607, válvula de bola lateral da entrada de WCB

Entrada dobro do lado da válvula de bola do bloco & do sangramento

CARACTERÍSTICAS DE PROJETO ESPECIAIS
Para que a aplicação específica e exigindo garanta a confiança do pacote subsea para a duração inteira da vida com manutenção zero (até 30 anos), inclua características de projeto especiais:

Corpo-à-fechamento de selagem/capota do metal preliminar pelo anel da gaxeta do metal (tipo de BX)
Barreira múltipla no sistema da selagem da haste e haste do metal preliminar que sela mediante solicitação para o serviço severo.
selagem do Metal-à-metal entre a bola e o Seat (TCC revestido) com 0 desempenhos do escapamento (TAXA A) para o serviço fluido.
selos Não-elastomeric (PTFE-PEEK) compatíveis com a maioria de meios severos, apropriados para o serviço da purgação além de -29°C e sem o risco de degradação gradual.
Proteção interna em todas as áreas de selagem e superfícies críticas pela folha de prova da solda N06625; cladded inteiramente mediante solicitação para o serviço severo.
Arranjo dos portos do respiradouro e de dreno com barreira do metal preliminar e soldadura do selo.

Dados de projeto

Padrão de projeto: API 6D, DIN3357-1, EN12516-1

Cara a cara padrão: API6D, ASME B16.10, DIN3202

Padrão de conexão: ASME B 16,5, ASME B16.47, RUÍDO 2543/4, ASME B 16,25

Teste & para inspecionar o padrão: API 6D, API 598

Temperatura de trabalho: -196℃~610℃

Tipo de conexão: RF, RTJ, FF, BW.BSPT, NPT

Ambiente ácido: NACE MR0175

A válvula de bola montada eixo é apropriada para usar-se em vários tipos dos encanamentos da classe 150 para classificar 2500, PN16~PN160, JIS 10K~ JIS 20K para eliminar sobre ou girar o meio do encanamento, de que os tipos da operação incluem os atuadores da engrenagem de sem-fim, do manul, os pneumactic ou os elétricos, sendo dentro general da conexão da flange, e da conexão de extremidade da soldadura de extremidade também.

Projeto seguro do fogo

As válvulas de bola asseguram a passagem de 100% do teste seguro do fogo. Como a válvula de bola aplica o projeto selado dois através dos selos do anel-O e da gaxeta sem fôlego da espiral da grafite do metal. Quando a válvula está no fogo, os materiais não metálicos tais como selos do assento de PTFE, gaxetas, selos do anel-O, etc. de borracha serão danificados, entrementes a camada exterior de gaxeta sem fôlego da espiral da grafite do metal fornece um selo secundário. Quando o assento macio é queimado, o assento do metal formará automaticamente um selo do metal com a bola sob a solicitação da mola que controlará eficazmente o escapamento interno e o escapamento externo. O projeto da válvula concorda inteiramente com o API 607, API 6FA, BS 6755, JB/T 6899 e outros padrões,

BLOCO & SANGRAMENTO DOBRO (DBB)

Quando a bola está na posição fechado, em selos de cada assento fora do meio de processo independentemente ao mesmo tempo entre o córrego up/down e em cavidade de corpo, reserva sangrar a pressão prendida da cavidade (DBB) através da válvula do dreno e de respiradouro. A função dobro do bloco e do sangramento torna possível nivelar a válvula sob a pressão e verificar que o assento está selando corretamente.

ISOLAMENTO & SANGRAMENTO DOBRO (DIB)

O assento dobro do efeito do pistão, a pressão média, rio acima e rio abaixo assim como na cavidade de corpo, criam uma pressão resultante que empurre o anel do assento contra a bola, válvula com anéis dobro do assento do efeito do pistão exigem um relevo de pressão da cavidade reduzir o acúmulo da pressão excedente na cavidade de corpo.

Haste da prova da ruptura:

A haste é feita separadamente da bola com T-tipo integral ombro do círculo, retido por agradável. (outros projetos estão disponíveis a pedido)

Dispositivo antiestático:

A mola mais o tipo dispositivo antiestático da grafite é aplicada entre a bola, a haste, a flange da glândula e o corpo para manter a continuidade elétrica entre todos os componentes metálicos. E assegure a resistência mais baixa do que a exigência a mais severa do serviço.

Dispositivo da injeção da graxa

Para DN150 (NPS 6) & maior a haste e o assento de válvula são fornecidos com um dispositivo de selagem da injeção da graxa, para DN125 & menor, nós podemos fornecer o dispositivo de selagem da injeção da graxa de acordo com exigências de cliente. Quando o anel-O é danificado acidentalmente, pelo vedador injetado selou para impedir os meios através dos escapes do anel e da haste do assento de válvula.

Opções de selagem

Assento macio: Metal ao selo do anel-O do metal

Selagem segura da estrutura simples aplicável ao baixo torque de selagem seguro ínfimo para encontrar a elevação dos clientes

baixo custo da aplicação larga. condições dos meios que selam a confiança e baixas exigências do torque

Material principal

A bola é fixada pelo eixo e pela haste para o tamanho 4" &smaller.      Apoio da placa do eixo para o tamanho 6" & maior
