Detalhes do produto:
|
Tamanho: | NPS 2" a 60" | Pressão: | 150LB a 2500LB |
---|---|---|---|
Variação da temperatura: | Baixo temperatue de -196℃~610℃, temperatura normal e alta temperatura | Material do corpo e da guarnição: | Aço de molde, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351 |
Material de Seat: | PTFE, RPTFE, DEVLON, Molon, AUGE, metal Seat | Selagem do corpo e da haste: | Anel-O (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), embalagem sem fôlego espiral da gaxeta (grafit |
Realçar: | Válvula de bola lateral da entrada do aço de molde,Válvula de bola da extremidade da flange 150LB,válvula de bola lateral da entrada 150lb |

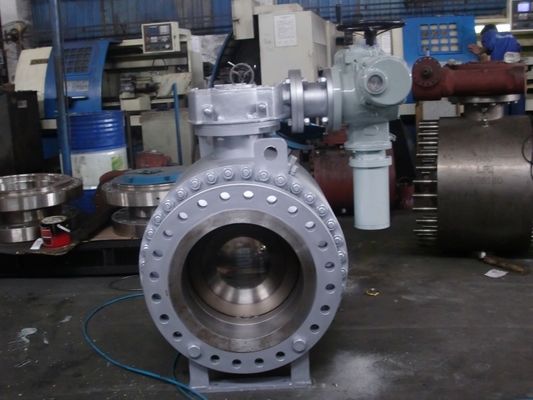

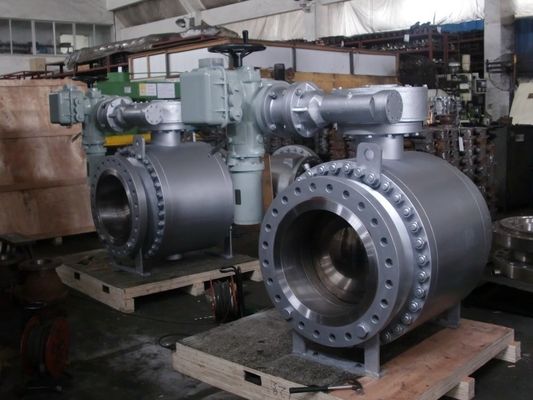

Entrada lateral tipo flangeado do eixo da válvula de bola com atuador elétrico
A válvula de bola fabrica algumas das válvulas de bola de aço forjadas as mais seguras na indústria. Nossos produtos são fabricados e testados de acordo com padrões respectivos do API, do ASME, e do ANSI. Com características tais como capacidades dobro do bloco e do sangramento, as injeções secundárias do vedador, e a mola energizou o auto que alivia assentos, o projeto de SCV oferece muitas características e opções benéficas para o óleo, o gás, e as aplicações líquidas que fazem lhe um das válvulas de bola as mais preferidas no mercado.
Aplicação
Construção naval/reparo
Fuzileiro naval/no mar
Petroleiro
Químico/petroquímico
Refinação
Produção de eletricidade
Óleo/gás
Reduza a polpa/indústria de papel
Água/tratamento de águas residuais
Opções de selagem
Assento macio: Metal ao selo do anel-O do metal
Selagem segura da estrutura simples aplicável ao baixo torque de selagem seguro ínfimo para encontrar a elevação dos clientes
baixo custo da aplicação larga. condições dos meios que selam a confiança e baixas exigências do torque
BLOCO & SANGRAMENTO DOBRO (DBB)
Quando a bola está na posição fechado, em selos de cada assento fora do meio de processo independentemente ao mesmo tempo entre o córrego up/down e em cavidade de corpo, reserva sangrar a pressão prendida da cavidade (DBB) através da válvula do dreno e de respiradouro. A função dobro do bloco e do sangramento torna possível nivelar a válvula sob a pressão e verificar que o assento está selando corretamente.
ISOLAMENTO & SANGRAMENTO DOBRO (DIB)
O assento dobro do efeito do pistão, a pressão média, rio acima e rio abaixo assim como na cavidade de corpo, criam uma pressão resultante que empurre o anel do assento contra a bola, válvula com anéis dobro do assento do efeito do pistão exigem um relevo de pressão da cavidade reduzir o acúmulo da pressão excedente na cavidade de corpo.
Dispositivo antiestático:
A mola mais o tipo dispositivo antiestático da grafite é aplicada entre a bola, a haste, a flange da glândula e o corpo para manter a continuidade elétrica entre todos os componentes metálicos. E assegure a resistência mais baixa do que a exigência a mais severa do serviço.
Haste da prova da ruptura:
A haste é feita separadamente da bola com T-tipo integral ombro do círculo, retido por agradável. (outros projetos estão disponíveis a pedido)
Dispositivo da injeção da graxa
Para DN150 (NPS 6) & maior a haste e o assento de válvula são fornecidos com um dispositivo de selagem da injeção da graxa, para DN125 & menor, nós podemos fornecer o dispositivo de selagem da injeção da graxa de acordo com exigências de cliente. Quando o anel-O é danificado acidentalmente, pelo vedador injetado selou para impedir os meios através dos escapes do anel e da haste do assento de válvula.
A bola é fixada pelo eixo e pela haste para o tamanho 4" &smaller. Apoio da placa do eixo para o tamanho 6" & maior
Tipo da válvula de bola | Projeto e fabricação | Cara a cara/extremidade a terminar | Dimensões da flange | Avaliação da temperatura da pressão | Inspeção e teste |
Válvula de bola rachada da flange | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Válvula de bola fixa da flange | API6D/API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
Material principal
Material do corpo | Material da guarnição | Material do selo | Gaxeta/embalagem |
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. | SS410, SS420, SS304, SS316, ETC. | PTFE, RPTFE, AUGE, PPL, ETC. | GRAFITE. PTFE, PPL. Etc. |
