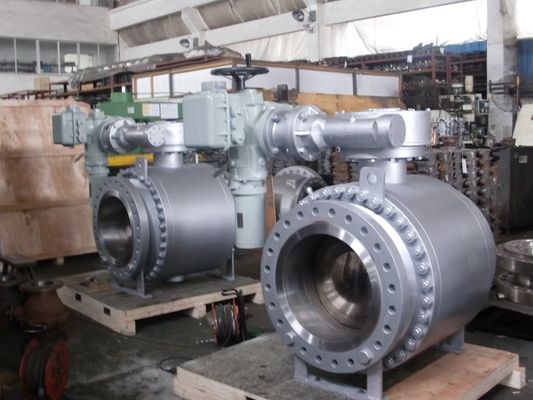

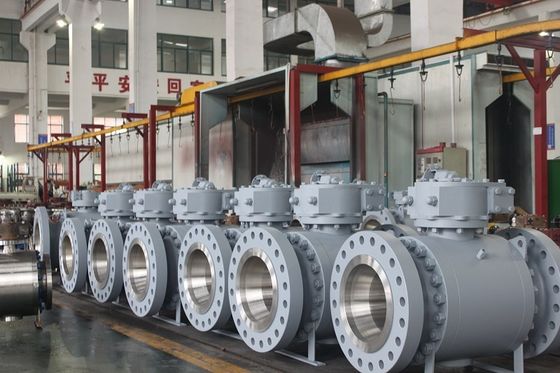

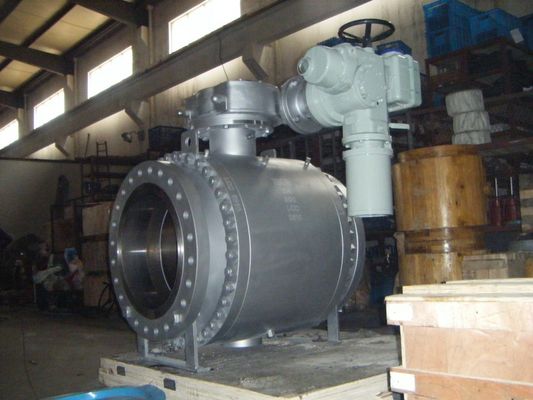

Válvula de bola montada da polegada 600LB de Seat 16 eixo macio

Estou Chat Online Agora

Válvula de bola montada da polegada 600LB de Seat 16 eixo macio

Válvula de bola montada da polegada 600LB de Seat 16 eixo macio
Válvula de bola montada da polegada 600LB de Seat 16 eixo macio Válvula de bola montada da polegada 600LB de Seat 16 eixo macio Válvula de bola montada da polegada 600LB de Seat 16 eixo macio

Imagem Grande :  Válvula de bola montada da polegada 600LB de Seat 16 eixo macio

Detalhes do produto:
Lugar de origem: CHINA
Marca: OEM
Certificação: API6D,API607
Número do modelo: Oem
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pc
Detalhes da embalagem: Casos de Polywood
Tempo de entrega: 2-15weeks
Termos de pagamento: L/C, T/T
Habilidade da fonte: 20000 PCes pelo ano

Válvula de bola montada da polegada 600LB de Seat 16 eixo macio

descrição
Tamanho: NPS 2" a 60" Pressão: 150LB a 2500LB
Variação da temperatura: Baixo temperatue de -196℃~300℃, temperatura normal e alta temperatura Material do corpo e da guarnição: Aço de molde, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55, ASTM A351
Material de Seat: PTFE, RPTFE, DEVLON, Molon, AUGE, metal Seat Selagem do corpo e da haste: Anel-O (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), embalagem sem fôlego espiral da gaxeta (grafit
Realçar:

válvula de bola 600lb montada eixo

,

válvula de bola montada eixo de 16 polegadas

,

Válvula de bola do eixo 600LB

16 polegadas 600LB tipo válvula do eixo da entrada do lado de três partes de bola





Válvulas de bola montadas eixo

Nosso eixo montou válvulas de bola laterais do elevado desempenho da entrada, tem um projeto robusto e é projetado para encontrar a pedido standard internacionais como API 6A, API 6D, ASME B16.34, ISO 17292 e outro. A escala contém ambo o macio, metal ou assentos compostos que podem ser configurados com efeito simples ou duplo do pistão para fornecer um bloco dobro eficaz e para sangrar (DB&B) na posição fechado e, a pedido, aberta.



Material principal

Material do corpo Material da guarnição Material do selo Gaxeta/embalagem
WCB/LCB/CF8/CF8M/CF3/CF3M, ETC. SS410, SS420, SS304, SS316, ETC. PTFE, RPTFE, AUGE, PPL, ETC. GRAFITE. PTFE, PPL. Etc.




Tipo da válvula de bola Projeto e fabricação Cara a cara/extremidade a terminar Dimensões da flange Avaliação da temperatura da pressão Inspeção e teste
Válvula de bola rachada da flange BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Válvula de bola fixa da flange API6D/API608 API6D ANSI B16.47 ANSI B16.34 API598





Característica de projeto

1: Furo completo ou furo reduzido
2: Estrutura de corpo de duas partes ou de três peças
3: Bloco & sangramento dobro, isolamento dobro e sangramento (DIB-1&DIB-2)
4: Projeto seguro do fogo (API 607)
5: sistema da Ruptura-prova
6: Projeto antiestático
7: Relevo da cavidade do auto
8: Testes da emissão fugitivo (opcionais)



Dados de projeto

Padrão de projeto: API 6D, DIN3357-1, EN12516-1

Cara a cara padrão: API6D, ASME B16.10, DIN3202

Padrão de conexão: ASME B 16,5, ASME B16.47, RUÍDO 2543/4, ASME B 16,25

Teste & para inspecionar o padrão: API 6D, API 598

Temperatura de trabalho: -196℃~610℃

Tipo de conexão: RF, RTJ, FF, BW.BSPT, NPT

Ambiente ácido: NACE MR0175



Projeto seguro do fogo

As válvulas de bola asseguram a passagem de 100% do teste seguro do fogo. Como a válvula de bola aplica o projeto selado dois através dos selos do anel-O e da gaxeta sem fôlego da espiral da grafite do metal. Quando a válvula está no fogo, os materiais não metálicos tais como selos do assento de PTFE, gaxetas, selos do anel-O, etc. de borracha serão danificados, entrementes a camada exterior de gaxeta sem fôlego da espiral da grafite do metal fornece um selo secundário. Quando o assento macio é queimado, o assento do metal formará automaticamente um selo do metal com a bola sob a solicitação da mola que controlará eficazmente o escapamento interno e o escapamento externo. O projeto da válvula concorda inteiramente com o API 607, API 6FA, BS 6755, JB/T 6899 e outros padrões,

Válvula de bola montada da polegada 600LB de Seat 16 eixo macio 0



BLOCO & SANGRAMENTO DOBRO (DBB)

Quando a bola está na posição fechado, em selos de cada assento fora do meio de processo independentemente ao mesmo tempo entre o córrego up/down e em cavidade de corpo, reserva sangrar a pressão prendida da cavidade (DBB) através da válvula do dreno e de respiradouro. A função dobro do bloco e do sangramento torna possível nivelar a válvula sob a pressão e verificar que o assento está selando corretamente.

Válvula de bola montada da polegada 600LB de Seat 16 eixo macio 1



ISOLAMENTO & SANGRAMENTO DOBRO (DIB)

O assento dobro do efeito do pistão, a pressão média, rio acima e rio abaixo assim como na cavidade de corpo, criam uma pressão resultante que empurre o anel do assento contra a bola, válvula com anéis dobro do assento do efeito do pistão exigem um relevo de pressão da cavidade reduzir o acúmulo da pressão excedente na cavidade de corpo.

Válvula de bola montada da polegada 600LB de Seat 16 eixo macio 2



Opções de selagem

Assento macio: Metal ao selo do anel-O do metal

Selagem segura da estrutura simples aplicável ao baixo torque de selagem seguro ínfimo para encontrar a elevação dos clientes

baixo custo da aplicação larga. condições dos meios que selam a confiança e baixas exigências do torque

Válvula de bola montada da polegada 600LB de Seat 16 eixo macio 3



A bola é fixada pelo eixo e pela haste para o tamanho 4" &smaller. Apoio da placa do eixo para o tamanho 6" & maior

Válvula de bola montada da polegada 600LB de Seat 16 eixo macio 4













Válvula de bola montada da polegada 600LB de Seat 16 eixo macio 5
